Балка металлическая в Санкт-Петербурге

Доставка
по всей России
и 45 странам мира

Балка горячекатаная 20К2 L=12м ст. 09Г2С ГОСТ 26020-83

Балка горячекатаная 90Ш2 L=12м ст. 09Г2С

Балка горячекатаная 20К1 L=12м ст. 3пс/сп СТО АСЧМ 20-93

Балка горячекатаная 20К2 L=12м ст. С255 СТО АСЧМ 20-93

Балка горячекатаная 20К1 L=12м ст. 09Г2С ГОСТ 26020-83

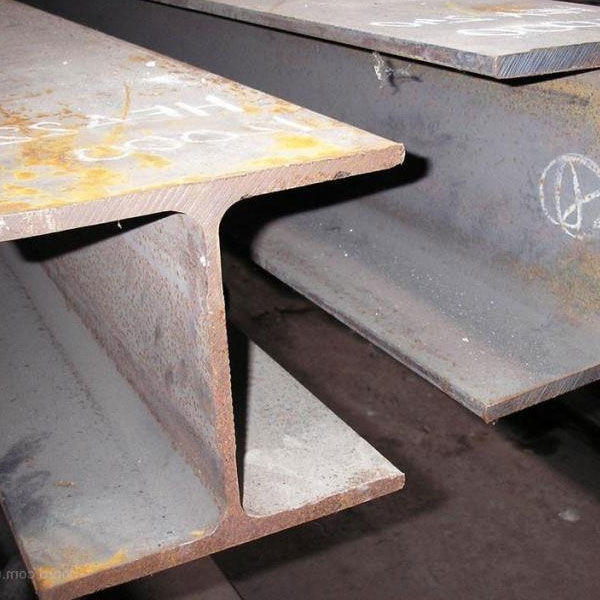

Балка горячекатаная 20Ш1 L=12м ст. 09Г2С СТО АСЧМ 20-93

Балка горячекатаная 24М L=12м ст. 3пс/сп ГОСТ 19425-74

Балка горячекатаная 20К1 L=12м ст. 3пс/сп ГОСТ 8239-97

Балка горячекатаная 20К1 L=12м ст. С255 СТО АСЧМ 20-93

Балка горячекатаная 20К2 L=12м ст. 3пс/сп СТО АСЧМ 20-93

Балка горячекатаная 20Б2 L=12м ст. 3пс/сп ГОСТ 26020-83

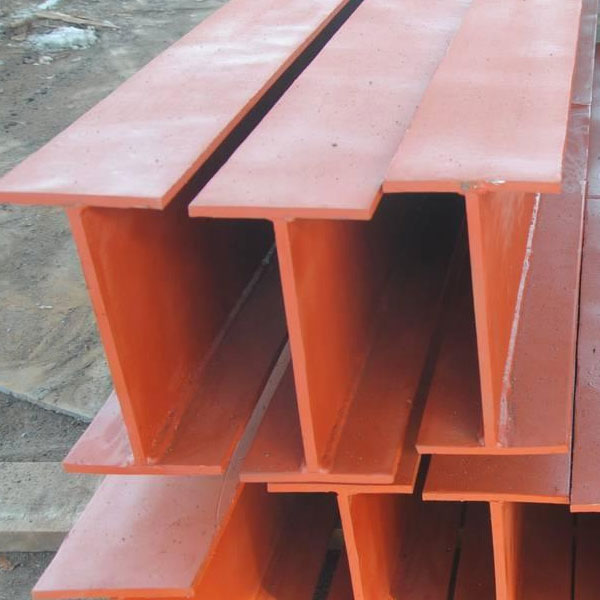

Балка горячекатаная 40К5 L=12м ст. С345 СТО АСЧМ 20-93

Балка металлическая

Балка металлическая имеет характерную Н-образную структуру, которая обеспечивает высокую механическую устойчивость изделия. Благодаря своим качествам, металлические балки широко используются в промышленном и частном строительстве, изготовлении металлических каркасов, сооружении пешеходных мостов, колонн, подвесных путей. Основной областью применения данной продукции металлопроката является укрепление металлоконструкций и различных инженерных сооружений, армирование сводов шахт и подземных тоннелей, а также производство спецтехники и вагоностроение.

Готовые изделия классифицируются в зависимости от сферы применения:

Б — стандартные обычного назначения. Используются для укрепления перекрытий стен, опор, лестниц, мостов и гидросооружений.
К — колонные. Используются в качестве несущих колонн при сооружении промышленных объектов.
Ш — широкополочные. Являются самыми устойчивыми, используются как самостоятельные несущие конструкции различных сооружений.

Для изготовления металлических балок используются сталь марки 09Г2С, а также заменитель 09Г2СА. Данный вид металла является конструкционной низколегированной сталью высокого качества.

Цена изделия зависит от способа изготовления изделия, а также параметров — размеров и толщины стенок. Технология изготовления предусматривает два способа производства — прокатка или сварка. Наиболее популярной разновидностью продукции данного типа изделий является балка горячекатаная ГОСТ 8239-89.

Металлические изделия, изготовленные в соответствии с требованиями ГОСТа 8239-89 и ГОСТа 26020-83 обладают следующими качествами и характеристиками:
высокой прочностью;
жесткостью конструкции;
надежностью;
устойчивостью к коррозии;
стойкостью к смене температурных режимов;
устойчивостью к воздействию жидких и газообразных агрессивных сред.

Готовые изделия могут иметь длину от 400 мм до 1300 мм, а также кратную длину или мерную длину с остатком.
Использование двутавровых балок позволяет усилить устойчивость сооружений с габаритными параметрами, уменьшить вес конструкций без потери прочности и устойчивости, сэкономить расход материала. Благодаря составу сплава и особенностям конструкции, балка металлическая двутавровая способна выдерживать повышенные нагрузки не деформируясь с течением времени.

Источник

Металлические стропила для крыши – особенности устройства и монтажа

Стропила и обрешетка – каркас крыши, который несет на себе всю тяжесть кровельного пирога, термоизоляции, снеговую нагрузку, поэтому они должны обладать высокой несущей способностью, прочностью. Идея использовать металлические стропила, чтобы конструкция кровли получилась более жесткой, не нова, но ранее она применялась в основном для перекрытия промышленных или хозяйственных сооружений. Сейчас стропильный каркас и обрешетка из металлопрофиля считаются реальной альтернативой деревянным элементам крыши, если длина ската превышает 10 метров.

Функции стропил

Конструкция стропильного каркаса крыши состоит из множества взаимосвязанных элементов, которые образуют фермы. Шаг, величину сечения между стропилами и другими опорами определяет расчет нагрузок, которым они подвергаются в процессе эксплуатации. Кровельный каркас выполняет следующие функции:

1. Распределение нагрузки. Взаимосвязанные узлы, усиленные уголками, равномерно распределяют вес кровли, который может достигать с учетом снеговой нагрузки до 500-600 кг. Чем больше сечение стропил и меньше шаг между ними, тем большую несущую способность имеет конструкция.
2. Придание уклона и формы. Стропила, расположенные под углом к основанию крыши, формируют наклонную плоскость скатов, благодаря чему на поверхности кровли не скапливается снег и вода.
3. Формирование основания для фиксации кровельного материала. Крепление финишного покрытия кровельного пирога происходит к каркасу кровли. Обрешетка выступает как основа для фиксации покрытия, распределяющая его вес равномерно по стропильным балкам.

Обратите внимание! Какими должны быть все узлы, стропила и обрешетка кровельной конструкции определяет инженерный расчет. Чтобы определить необходимую несущую способность каркаса, необходимо вычислить суммарную нагрузку, которой он будет подвергаться. Для этого складывают вес кровельного материала, утеплителя, гидроизоляции, максимальную снеговую нагрузку с весом стропильной системы.

Виды стропильных систем

Наиболее распространённым материалом, из которого изготавливается обрешетка и стропила каркаса кровли, считается древесина. Однако, если вес кровельного материала достаточно велик, а длина ската больше 6 метров, то конструкция получается слишком массивной. Строителям приходится уменьшать шаг между стропильными ногами, увеличивать их сечение, из-за чего узлы кровли приобретают большой вес, увеличивая нагрузку на фундамент. Разгрузить несущие стены и основание постройки можно, используя более прочные, но легкие металлические стропила. По типу использованного материала выделяют следующие типы стропильных систем:

• Деревянные. Стропила и обрешетка из дерева применяются для возведения крыш, длина ската которых не превышает 7-10 метров. Крепление элементов каркаса между собой происходит с помощью саморезов, гвоздей или подвижных металлических элементов. Шаг между ногами обычно бывает в пределах 50-80 см.
• Металлические. Металлические кровельные каркасы изготавливают из стального металлопрофиля с цинковым покрытием, который не боится влаги. Стропила и обрешетка из этого материала легкие, прочные, поэтому шаг между ними можно увеличить до 1,5-2 метра. Крепление металлопрофиля выполняют при помощи сварки или крепежных элементов. Металлические узлы крыши применяют при длине ската от 10 метров.
• Комбинированные. Стропильный каркас, сочетающий металлические и деревянные узлы, называют комбинированным. Сочетание опорных элементов из дерева и оцинкованной стали позволяет сделать более дешевую конструкцию, обладающую высокой несущей способностью, увеличив шаг между стропилами.

Учтите, что металлические и деревянные элементы каркаса нельзя соединять между собой без прокладки из гидроизоляционного материала или обработки антисептическим препаратом. Так как металл обладает высокой теплопроводностью, его соседство с деревом приводит к образованию конденсата и загниванию стропил.

Методы крепления

Металлические стропила собирают в фермы треугольной, трапециевидной или арочной формы. К балкам рамы прикрепляют внутренние ребра жесткости, которые образуют уголки, значительно увеличивающие несущую способность каркаса. Такая система позволяет сделать шаг между стропилами больше, сделав расчет на опорные возможности каждой фермы. Крепление металлических элементов каркаса крыши выполняют одним из следующих методов:

1. Крепление с помощью сварки. Если сварить детали стропильной системы с помощью сварочного аппарата, можно получить жесткую конструкцию, обладающую высокой прочностью и несущей способностью. Если правильно выполнить расчет кровли, можно облегчить каркас и снизить нагрузку на фундамент сооружения. Недостаток этого метода в том, что выполнить сварку может только профессионал с помощью специального оборудования.
2. Крепление с помощью болтов. Фиксация стропил с помощью крепежных элементов позволяет выполнить менее жесткое крепление. Этот способ сборки стропильного каркаса на основе металлопрофиля используется в частном домостроении, где длина скатов не превышает 10 метров. Отказ от сварки позволяет ускорить монтаж крыши.

Опытные мастера делают расчет на то, что металлическая обрешетка и стропила могут выдержать больший вес, чем деревянные, поэтому можно увеличить шаг между ними и уменьшить толщину сечения элементов. Более того, в строительных магазинах продаются готовые стропильные фермы, крепление которых выполнялось методом сварки, пригодные для перекрытия построек стандартной ширины.

Преимущества

Металлический стропильный каркас используют для возведения крыш любой формы, любой скатности с уклоном от 1-2 градусов. В качестве материала, из которого изготавливаются стропила и обрешетка, используются стальные уголки, трубы круглого и прямоугольного сечения, тавры. Чтобы правильно подобрать толщину элементов каркаса и выбрать шаг между ними, выполняют расчет конструкции крыши, учитывающий постоянные и временные нагрузки, которые передаются стропильным балкам в процессе эксплуатации. Достоинствами стропильной системы из этого материала считают:

• Пожарная безопасность. В отличии от деревянных, металлическим балкам каркаса не страны возгорания, что повышает пожаробезопасность здания.
• Простота обслуживания. Цинковое гальваническое покрытие, которым покрывают стальные уголки, защищает каркас крыши от коррозии в течении всего срока службы. Им, в отличии от деревянных, не требуется ежегодная обработка антисептиком.
• Безотходность. Хотя металлические конструкции обходятся достаточно дорого, оно считается экономически выгодным, так как крепление выполняется сварным методом, а отходов практически не остается.
• Долгий срок службы. Если правильно выполнить расчет нагрузок, то кровельный каркас из металла прослужит более 100 лет, что превышает срок эксплуатации даже самых устойчивых кровельных покрытий.

Профессиональные кровельщики считают, что целесообразно использовать сварные металлоконструкции для изготовления стропильного каркаса крыши при длине ската от 10-12 метров. При этом главная задача – правильно выполнить расчет нагрузок, а затем определить шаг между ногами в соответствии с климатическими характеристиками и свойствами кровельного материала.

Недостатки

Несмотря на очевидные достоинства, металлические стропильные системы – не самое популярное конструктивное решение в частном домостроении. Даже большой шаг между стропилами и разреженная обрешетка при высокой стоимости метала не могут сделать конструкцию дешевле деревянной. Недостатками металлических стропил считают:

1. Высокая теплопроводность. Металл обладает высоким коэффициентом теплопроводности, поэтому стропила и обрешетка крыши образуют мостики холодна. С точки зрения энергоэффектвности, каркас из металлопрофиля – не лучшее решение.
2. Проблематичность транспортировки и монтажа. Выбирая металлическую стропильную систему, принимайте в расчет, что перевозить, поднимать на высоту и осуществлять крепление длинных и тяжелых элементов сложнее, чем стропила пиломатериалов стандартной длины.
3. Сложность монтажа. Для подъема на высоту и фиксации ферм используется специальная техника, аренда или покупка которой обходится дорого.
4. Деформация под действием высокой температуры. Хотя металл считают негорючим материалов, во время пожара он сильно деформируется, что обычно приводит к обрушению кровли.

Чтобы определить имеет ли смысл использовать более дорогие стропильные элементы из металлопрофиля, нужно выполнить расчет каркаса крыши. Если длина ската превышает 10 метров, а нагрузка более 450-600 кг, то монтаж металлического каркаса экономически целесообразен.

Источник

Стропильная система: типовые узлы и схемы для разных видов крыш

Применение металлических стропил ↑

Металл — материал достаточно дорогой и тяжелый, но при этом ему можно придать любую форму, а его прочность хорошо известна. В некоторых ситуациях при создании кровельной конструкции металл удобнее, чем привычная и дешевая древесина. Чаще всего металлические конструкции для кровли используют, если:

• при монтаже стропильной системы необходим длинный брус, более десяти метров;
• если необходимо придать кровле дополнительную жесткость.

Стропильные системы из металла чаще всего применяют не в частном жилищном строительстве (хотя случается и такое), а при возведении промышленных объектов: ангаров, складов, цехов и т. п. Известно, что почти двести лет назад при возведении знаменитого Зимнего Дворца использовались металлические балки. Однако, что хорошо для царственных особ, не всегда подходит для частных домов рядовых граждан Российской Федерации. У металлических стропил есть коварный враг — конденсат.

Стропильная система из металла для каркасно-щитового дома

Металлические стропила для кровли: плюсы и минусы

20 Октября 2021 Немного о стропилах

Стропила — это несущая система скатной кровли состоящая из наклонных стропильных ног, вертикальных стоек и наклонных подкосов.

Стропила могут быть наслонными и висячими.

Наслонные стропила концами опираются на стены здания, а средней частью — на промежуточные опоры. Висячие стропила опираются только концами на стены здания. Висячие стропила устраивают в том случае, если ширина дома достаточно большая, а промежуточные опоры отсутствуют.

В индивидуальном строительстве используют деревянные либо металлические стропила.

Конструкцию из металла, как правило, применяют в том случае, когда необходимо сделать крышу более жесткой и прочной. Еще один безусловный случай выбора металлических стропил — когда дом строится из бруса, длина которого составляет более 10 м.

В последней ситуации металлическими будут не только сами стропила, прогоны и опоры коньков. Вместо деревянного мауэрлата — бруса, уложенного сверху по периметру стены и служащего нижней опорой для стропил, — укладывают мощный швеллер. Стропильные ноги к нему крепят сваркой.

При этом металл никоим образом не должен соприкасаться с деревом: при изменении температурного режима металлом выделяется конденсат, который при попадании на древесину вызывает ее гниение. Дерево от металла изолируют с помощью рубероида.

Плюсы металлических стропил

Помимо обеспечения металлическими стропилами высокой прочности и жесткости кровли, у таких стропил есть и другие преимущества.

По сравнению с деревянными они гораздо более долговечны, срок их службы — более ста лет.

Металлические стропила не подвержены гниению, не боятся ни грызунов, ни грибка и плесени. От коррозии их защищает оцинковка.

Существенный плюс такой стропильной системы — ее негорючесть и пожаробезопасность. В случае пожара металлические стропила будут какое-то время сдерживать огонь и предотвращать обрушение кровли.

Металлические стропила можно устанавливать в любое время года.

Высокие прочностные характеристики металлических стропил позволяют при их использовании выбирать любые, даже очень тяжелые кровельные материалы.

Минусы металлических стропил

Металлические стропила обладают значительной массой. Отсюда — дополнительные сложности при транспортировке и необходимость использования специальной техники для их подъема на нужную высоту и установки.

Металлические стропила существенно утяжеляют здание в целом, значит, ему потребуется более мощный фундамент, что, в свою очередь, ведет к удорожанию строительства.

И сами по себе металлические стропила — дорогое удовольствие для индивидуального застройщика.

Наслонные металлические стропила фиксируются сваркой, и в области сварных швов впоследствии появляется ржавчина.

В промышленном строительстве стропильные системы делаются из цельного металла: балок, уголка, швеллера. Индивидуальные застройщики для облегчения веса конструкции вместо цельного металла нередко применяют квадратную «трубу». Эта «труба» способна усиливать звуковые волны, поэтому в таком случае вполне можно получить «поющую» крышу. Кроме того, в металлической трубе, как ее ни изолируй, — все равно будет скапливаться конденсат, приводящий к деформации и разрушению металла.

Металлические детали в любой постройке — это «мостики холода», через которые идут теплопотери.

Конденсат водяных паров и другие проблемы ↑

В жилом помещении стропильная система испытывает переменное воздействие горячего и холодного воздуха. Поэтому появление конденсата водяных паров на поверхности металлической стропильной системы практически неизбежно. В результате начинаются коррозионные процессы и металл ржавеет. Без правильной обработки и надлежащего ухода уже через несколько лет понадобится серьезный ремонт кровли, поэтому при монтаже стропильных систем из металла следует строго придерживаться технологического процесса. Все металлические части нужно обработать антикоррозийной грунтовкой и покрасить.

Кроме того, металлическая стропильная система — удовольствие достаточно дорогое. Помимо стоимости собственно конструкции следует учесть расходы на ее доставку к месту строительства, подъем довольно тяжелых элементов к месту монтажа, расходы на обработку металла защитными составами, покраску и т. п. Наконец, необходимо просчитать, выдержит ли основание дома нагрузку в виде металлических стропил.

Тяжелый вес металлических ферм, из которых делают стропила, может сыграть злую шутку с владельцами строения в случае пожара. Уже через четверть часа после возгорания в здании тяжелые кровельные балки могут обрушиться, после чего понадобятся масштабные восстановительные работы.

Крепление металлических стропил между собой

ВЫВОДЫ:

• Стропильная система на основе металла применяется в основном при возведении зданий общественного или промышленного назначения.
• Металлические конструкции обладают значительной прочностью и могут выдерживать большие нагрузки.
• Нередко устраивается комбинированный тип стропильных систем, в которых наряду с металлом используются также деревянные детали.
• Второй вариант – стропильные системы полностью на основе металла.
• Сегодня самой передовой технологией применения металлических элементов является технология с использованием легкого стального каркаса.
• Основные достоинства металлических систем: пожаробезопасность, экологичность, длительность эксплуатационного срока.
• Недостатки конструкции: неспособность сохранять тепло, тяжелый вес, трудоемкость работы, дороговизна.
• Главные элементы ферм: верхний и нижний пояса, решетка.
• Фермы отличаются в соответствии с формами поясов и особенностями решеток.
• Материалом для изготовления элементов ферм, как правило, является парный облегченный оцинкованный профиль.
• Точность расчетов определяет надежность конструкции.
• Вид металлических систем и их конструкция определяются величиной кровельного уклона.

Метки: крыша, профильный, скатный, стропило, труба

Монтаж стропильной системы из металла ↑

Если возникает необходимость применения металлических стропил, то обычно все остальные элементы кровельной конструкции выполняют из металла:

• мауэрлат;
• прогоны;
• коньковые опоры и т. п.

В качестве мауэрлата обычно используется мощный швеллер, который укладывают на стены. К швеллеру уголками приваривают металлические стропильные ноги. Длина металлических стропил может составлять от семи до тридцати метров, поэтому их обычно используют для длинных строений. Такую кровельную систему можно изготовить самостоятельно или приобрести уже готовую. Кроме того, выполняются стропильные системы из металла по индивидуальному проекту для конкретного дома.

Совет: При самостоятельном изготовлении металлической кровельной конструкции следует особое внимание уделить качеству сварочных работ. Все швы необходимо старательно зачистить, поскольку даже небольшое количество шлака приведет к быстрому началу коррозионных процессов.

Стропильная система сложной конфигурации из металла

В верхней части стропильного «треугольника» следует обязательно предусмотреть крепление ригелем, чтобы предотвратить распирающее воздействие на стены дома. Значительные снеговые нагрузки без такого дополнительного крепления могут даже обрушить стены дома. Обязательны также специальные подпорки, которые укрепят кровельную конструкцию и позволят перенести часть нагрузки с наружных стен дома на внутренние несущие стены.

При монтаже металлических стропил на каменном строении рекомендуется залить железобетонный антисейсмический пояс поверх бетонной кладки. В тело пояса монолитно устанавливаются анкеры для крепления стропильных ног. Сверху на анкеры приваривают анкерные площадки. В качестве крепления используют гайки, которые позволят при необходимости демонтировать систему. Однако допускается и крепление с помощью сварки.

Альтернативой железобетонному антисейсмическому поясу может стать монтаж анкерных креплений прямо в кладке. В просверленные отверстия заливается цементно-песчаный раствор, затем в них фиксируют анкерные крепления.

Нюансы крепления стропильных ног

Как вы уже знаете, узлы деревянных крыш самая важная составляющая возведения здания, а что может быть важнее крепления кровельного каркаса. Стропильные ноги могут крепиться к опорному брусу двумя способами.

• Жестким
• Скользящим

В первом случае вы получите максимально устойчивое соединение, которое лишает конструкцию всевозможных сдвигов, колебаний, поворотов и тому подобных манипуляций. Достигнуть этого можно при помощи запила или врубки. После того, как нога будет вставлена в созданную прорезь ее фиксируют при помощи гвоздей, проволоки, анкеров или любых других крепежных деталей.

Скользящая стыковка выглядит совсем иначе. Она насчитывает три степени свободы сопряжения. Стоит сразу отметить, что такой способ крепежа наиболее рационально использовать в деревянных домах, так как им свойственна большая усадка, в результате чего жесткие узлы могут серьезно пострадать. Для создания такого крепления вам потребуется упереть стропильную ногу в мауэрлат, где заранее было устроено зубовое соединение или прибит дополнительный брус. Соединяются такие детали при помощи уголка из металла. Что касается верхней части, то здесь соединение происходит той же врубкой, а край спиливается по косой так, чтобы обеспечивалось скользящее соединение.

ВАЖНО: Если вас не устраивает жесткая или полужесткая свобода, вы можете установить специальные гибкие пластины, тем самым вы добьетесь полностью скользящей стыковки.

Союз дерева и металла ↑

Использовать металлические стропильные системы для деревянных строений обычно не рекомендуется, но иногда такая необходимость все же возникает. В этом случае просверливают отверстия на всю ширину мауэрлата и еще на один или два венца сруба. В отверстия вставляют анкерные крепления, затем к ним приваривают анкерные площадки.

В местах соединения металла с деревом требуется надежная гидроизоляция

В местах соединения металла с деревом следует тщательно обработать природный материал гидроизоляционными материалами. Можно использовать рубероид в несколько слоев. Это делается для того, чтобы конденсат с металла не повредил древесину.

Совет: Если предполагается проведение сварочных работ, помимо гидроизоляции следует укрыть деревянные поверхности листом асбеста.

Другой вариант монтажа металлических стропил на деревянный сруб предполагает монтаж швеллера поверх сруба с помощью анкерных креплений. Швеллер следует уложить полками вниз и соединить в общую систему. Предварительно в швеллере просверливают отверстия для болтов крепления стропильных ног. Чтобы анкерные болты не прокручивались, их прихватывают сваркой в процессе монтажа.

Теплоизоляция металлической стропильной системы ↑

Конденсат представляет опасность не только для стропильной системы, но и для утеплителя. При намокании большинство теплоизоляционных материалов теряют свои полезные свойства, поэтому утеплитель кладут не между стропилами, а под металлическими элементами или же над ними.

Правильный монтаж теплоизоляции поможет избежать образования мостиков холода.

Если утеплитель размещают под стропилами, следует все элементы кровельного пирога размещать выше утеплителя, чтобы избежать образования мостиков холода.

Качественно провести работы с металлом может только специалист. При создании металлической кровельной конструкции следует обратиться к профессиональным кровельщикам, имеющим соответствующий опыт.

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

• Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
• Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
• Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
• При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

• Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

• Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
• Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

• Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Главными элементами стропильных металлических ферм являются:

• нижний, верхний пояса – образуют контур;
• собранная на основе раскосов и стоек решетка.

Элементы соединяются в узлах прямым примыканием друг к другу. Крепление стержней решетки к поясам осуществляется сваркой или с помощью фасонных элементов.

Кроме стропильных, бывают также подстропильные. Они служат опорами несущих конструкций и перекрытий в тех случаях, когда расстояние между колоннами больше шага балок или колонны имеют неодинаковый шаг.

Источник

Металлические стропила для крыши из профиля ЛСТК

Фермы

1. В чем отличительные особенности металлических стропил?
2. Роль стропил в постройке
3. Какие различают стропилы
4. Металлические
5. Деревянные
6. Комбинированные
7. Плюсы
8. Минусы использования металлоконструкций
9. Решетки
10. Обоснованность подбора металла
11. Почему стоит выбирать металл?
12. Заключение

В чем отличительные особенности металлических стропил?

Для каркаса стропильная система считается что-то вроде скелета. В ней тоже имеются главные детали, которые удерживают вес крыши, и новые, обеспечивающие надежность и присутствие внутренних пространств под каркасом. Не зная наименования всех данных деталей, очень трудно выяснить процесс возведения каркаса. А разбираться необходимо. Минимум для контролирования качество происходящей работы, когда вы наняли сотрудников, и вникать в расчет металлических стропил. А хорошие мастера и занимаются за крепление обрешетки к металлическим стропилам сами, будучи отлично с теоретической точки зрения подкованными.

Роль стропил в постройке

Стропильный каркас является основой создания ската крыш. Для того чтобы данная система смогла выдерживать большие нагрузки, необходимо приводить нужные подсчеты.

Каркас крыши осуществляет такие функции, как:

• создания каркасов необходимого наклона для качественного стока дождевых вод;
• создания форм ската;
• подготовки основания для монтажных работ с кровлей;
• распределение нагрузок, зависящее от расстояния среди стропил и их сечений.

Несущая конструкция каркаса обычно способна выдержать всю массу:

• снег;
• гидро и теплоизоляционное сырье;
• сама крыша;
• рабочих, которые проводят монтажные работы.

К тому же необходимо принимать во внимание нагрузку, которая может появляться время от времени. К примеру, сильный порывистый ветер, сейсмическая непостоянность.

Какие различают стропилы

Есть пару разновидностей стропильных механизмов, которые включают каркас с обрешеткой. В основном для данных задач используется древесина, однако при огромной нагрузке и больших площадях наклонной поверхности данный материал не стоит использовать.

Тогда можно применять лишь древесину, вы можете благодаря большому количеству стропильных ножек и возрастанием площади сечений. К тому же выясняется иная нагрузка на несущие стены и фундамент. Снимать нагрузку с основы постройки и стены способны крепкие металлические постройки либо сочетания металла с древесиной.

Металлические

Как материал производства выбор останавливается на профиле из оцинкованной стали. Обрешетка со стропилами из этого материала отличаются влагоустойчивостью, прочностью и легкостью.

Допустимым шагом обычно является 200 см. Используется данный способ от 7 м. Использование гнутого типа профилей дает возможность сводить к минимуму затраты сырья.

Деревянные

Дерево незаменимо при обустройстве ската около 7-10 м.

Крепеж обычно гарантируется металлической деталью.

Допустимым шагом является около 0,8 м.

Комбинированные

Сочетание стропил из двух этих материалов дает возможность возводить систему, которая намного доступнее по цене, сравнивая сколько стоят металлические стропила.

Комбинированная система обустраивается с учетом некоторых правил: особой обработки применяемых деревянных деталей и использования гидроизоляции. Это нужно для того, чтобы увеличить эксплуатационные свойства дерева при ее рядом расположении к металлу.

Плюсы

Металлические стропила для крыши отличаются следующими плюсами:

• Огромный эксплуатационный период. Если правильно подобрать материал все прослужит около века.
• Пожаробезопасность. Производство осуществляется с использованием негорючего материала.
• При локальных возгораниях она длительнее сохраняется.
• Минимум отхода во время монтажа такой уникальной постройки, как стропила из металлического профиля.
• Легкое обслуживание. Особое покрытие металлических креплений для стропил начали осуществлять защитную опцию, что предотвращает разрушение сырья, и становится причиной отсутствия потребности ежегодных обработок.
• Отсутствует серьезной нагрузки на несущие стены и основу постройки.
• Экологичность постройки, отсутствие потребности обработок с помощью химических реагентов.

Минусы использования металлоконструкций

Несмотря на огромное количество преимуществ, каркас металлической крыши применяется редко, сравнивая с деревянной. Металлические стропила для односкатной крыши обладают следующими недостатками:

• Сложность монтажных работ, когда в основном нужно подключить особый вид техники, чтобы поднять массивные элементы.
• Нужные слесарные способности, чтобы осуществлять работы.
• На стропила металлические цена повышенная, сравнивая с древесиной.
• Неудобство транспортировок.
• Огромная теплопроводность.
• При повышенных температурах металл подвергается деформациям. Это представляет опасность обрушения при возгорании.
• Вероятно промерзание при низкой температуре.

Металлические стропила купить самых разных форм и конструкций, отличающиеся один от другого по качественным свойствам:

• Применяемой схеме;
• форме пролета и пояса;
• размерам.

Стропила принято делить на такие виды, как:

• арочные (различаются повышенными эстетическими качествами, с ними вы можете создавать сложные формы, что воздействует на возрастание расходностей материалов);
• винтовые;
• балочные (отличаются небольшим весом и нуждаются в минимальных расходах материалов);
• рамные.

Есть некий список конструкционных деталей стропильных систем.

Конструкция кровли из металлических стропил общественно здания производится из следующих деталей:

• тавры;
• трубы прямоугольные и круглые;
• уголки.

Все детали должны отлично примыкать один к другому. Решетка прикрепляется к поясу специальными элементами. Для опоры несущей постройки используются подстропильные детали. Их используют тогда, когда у балок неравномерный шаг.

По форме поясов фермы различают:

• Треугольные. Это оптимальный выбор для больших углов. Нуждается в большой затрета материала.
• Полигональные. Предназначены для мощных построек. Для небольшой постройки такое решение окажется очень усложненным.
• Односкатные. Отличаются высокими показателями надежности с узлами рам повышенной жесткости.
• Параллельно установленные. Данный вид незаменим для мягких кровель как универсальных вариантов, включающие одинаковые узлы.

Решетки

Системы решеток принято делить на следующие типы:

• Раскосные, которые требуют больших затрат на материал.
• Треугольные, которые применяются главным образом во время монтажа параллельной либо пояса-трапеций.
• Иные специальные, к примеру, крестовые.

Обоснованность подбора металла

Стропила металлические для двухскатной крыши считаются основательной конструкцией, обладающая высокой надежностью к нагрузке. Металл применяется тогда, когда каркас нуждается в высокой жесткости, применяется брус примерно 8 м, уклон ската от 1o.

Металлические стропила нуждаются в наличии навыков и нужных инструментов для монтажных работ. Крепеж стропил необходимо осуществлять тщательно.

Конструкция металлических кровель окажется оправданной с экономической точки зрения лишь тогда, когда осуществлены подсчеты нагрузок, и она достигает не меньше 450 кг. И скат длиной больше 10 м.

В качестве материала производства оказывается оцинкованный металл. В основном это парный профиль. Чтобы крепить используются:

• сварка с использованием балок;
• болты;
• саморезы.

При подсчете металлоконструкции принимаются во внимание детали, рассчитывается число сварочных швов и число дополнительных затратных материалов.

Профильные трубы являются самым частым выбором, чтобы организовать стропилы для частных домов. Сравнивая с иными системами, эта лучше благодаря простому монтажных работ. Размер сечения выбирается в зависимости от конкретных систем стропил, размера каркаса, угла наклона скатов, расчетных нагрузок и иных характеристик.

Почему стоит выбирать металл?

Исходя из того, какие виды нагрузок хотят и каковы пожарные нормы, каркас производится из разнообразных материалов. А теперь как можно надолго остановимся на отличительных особенностях применяемых материалов для стропильства каркаса. Рассмотрим главные достоинства стропил из дерева. Строительство каркаса для большинства представляется как работа с деревянной доской, которые в необходимом месте стоит подпиливать. Как древесину применяют в основном сушенную древесину. Однако осуществлять работу с деревом в действительности не легче, чем с металлом, хотя большинство так считают. Так, при производстве деревянных стропил незаменима лишь древесина высоких сортов. К тому же внимательно смотрят за тем, чтобы в подобных сортах досок и брусьев не было огромных сучков, обзолов, трещинок либо необходимого наклона волокна. В чем суть? Каждый важный недостаток может приводить к тому, что стропильная нога всего лишь треснет под нагрузкой. Если же возможности приобрести добротный сухой пиломатериал не имеется, тогда его высушивают сразу на объективы в особенном вентилируемом штабеле. По этой причине стоит для производства стропильных систем покупать готовые доски, к тому же с запасом по ширине. И это еще не все.

В основном пиломатериал смотрится очень ровным лишь на глаз, а для стропильных систем геометрия является довольно важнейшей характеристикой. И как раз обладая запасом по ширине, мастера получают возможность самому выправлять стропила строгальной техникой. Лишь таким образом скаты выходят на самом деле ровные, и на них комфортно устанавливаются совершенно различные кровельные покрытия.

А теперь рассмотрим, особенности выбора стальных балок. На сегодняшний день стропильную систему довольно часто подбирают из стальных оцинкованных балок. Вы вероятнее всего видели их наименования: двутавры, швеллера либо тавры. Подобные детали выходят очень дорогие, чем деревянные либо обыкновенные металлические, однако этого стоит. Да, в монтажных работах они очень труднее, однако предпочитают их за одно важнейшее достоинство— это повышенная надежность к изгибающей нагрузке. С помощью этого в строительстве каркаса возможно обходиться без каких-то там вертикальных подпорок и иных деталей. Однако в жилых домостроениях балки на сегодняшний день не часто применяются, хотя подобная практика имеется, и сегодня разъясним, почему. К примеру, трудность стропильных систем и присутствие внутренних деталей сразу воздействует на планировочных решениях мансарды. Потому что чем более разнообразных перемычки среди строителей, тем менее выйдет потолок чердака. К тому же все это имеет важное значение не только для монтажа еще одной жилой комнаты под каркас. Дело в том, что на сегодняшний день востребованы так именуемые бесчердачные каркасы, под которыми находятся обыкновенные помещения дома. И различные дополнительные детали там вообще не поместятся. Однако имеется собственная ложка дегтя: металлические балки в основном продолжат мостиками холода, а из-за этого для них непременно устанавливают кровельный пирог. Главным образом начинка тут ориентированно-стружечная плита. Это прекрасная альтернатива обыкновенным разным стропилам.

Заключение

Если от каркаса нужна высокая надежность, то металл –тот материал, который может осуществлять это требование. Однако необходимо запомнить, что монтаж нуждается в определенных способностях.

Источник



Что такое металлические балки перекрытия, как их рассчитать и смонтировать?

Перекрытия из металла являются конструкцией, используемой в качестве строительного материала при строительстве различных частных и промышленных объектов.

Перед покупкой материала необходимо произвести необходимые расчеты и убедиться, что для строительства объекта подойдут металлические элементы перекрытия.

Рассмотрим и разберемся с ними подробнее.

Содержание

1. Что это такое и каких размеров бывают?
2. Сфера применения
3. Разновидности
4. По назначению
5. По материалу: стальные и алюминиевые
6. По конструкции
7. Требования
8. Характеристики
9. Расчет
10. Какие показатели учитывать?
11. Формулы
12. Особенности процесса монтажа
13. Плюсы и минусы применения в зданиях
14. Цены на все виды
15. Заключение

Что это такое и каких размеров бывают?

Балка является одним из основных элементов любой конструкции, ее функции – повысить устойчивость конструкции и укрепить ее. Балка (или ригель) состоит из полок и стенок различного размера, соединенных стыковыми швами с использованием сварки. Изготавливаются элементы на оборудованных предприятиях с использованием специальных станков.

Процедура изготовления осуществляется в несколько этапов, после чего готовое изделие проверяется на соответствие ГОСТам.

Металлические конструкции различаются по размерам, для удобства они имеют номера, с помощью которых можно подобрать необходимый материал для строительства.

• «10» — небольшое по размерам изделие, применяется в качестве перекрытия для укрепления подвижных элементов в строительстве. Возможно использовать как направляющую для небольших подъемников.
• «12» — немного больший размер конструкции, выдерживающий большую нагрузку. Применяют за основу рам, используется в механизмах.
• «14» — изделия данного размера могут использоваться в промышленном производстве для устройства в ж/б конструкции.
• «16» — прочная конструкция, выполняющая роль полноценной опоры, может применяться для передвижения транспорта по цеху.
• «18» — надежный опорный элемент, применяется при возведении зданий, обеспечит устойчивость большой площади.
• «20» — большой элемент, который может служить основой для колонны или рамы. Часто используется в машиностроении.
• «25» — изделие может служить опорой для больших кранов и крупногабаритных подъемных механизмов.
• «30» — самая большая конструкция, не используемая в жилом строительстве. Является основой для подъемных механизмов.

Сфера применения

Металлические балки для перекрытий нашли свое применение в различных областях. Могут использоваться для:

• Укрепления кровли в жилом и промышленном строительстве.
• Создания межэтажных перекрытий.
• Устройства опор и различных колонн в промышленных сооружениях и архитектурных зданиях.
• Монтажа ангарных каркасов.
• Шахтовых стволов.
• Создания разнообразных железнодорожных вагонов.
• Строительства мостов, эстакад.
• Возведения металлических ферм.

На заметку: балки перекрытий из металла также можно использовать при строительстве малоэтажных частных домов.

Разновидности

Металлические конструкции отличаются по многим признакам. Это рекомендуется учитывать при выборе изделия.

По назначению

С помощью металлических балок можно создать качественное прочное перекрытие, выбрав один из вариантов.

По материалу: стальные и алюминиевые

Металлические конструкции могут изготовляться из разных материалов. Самыми популярными являются стальные и алюминиевые балки для перекрытий.

Стальные изделия изготавливаются из сплава стали способом холодного или горячего катания. Стальные конструкции бывают нескольких видов: уголок, швеллер, двутавр. Из преимуществ стальных балок можно выделить огнеустойчивость, устойчивость к гниению и внешним факторам, высокую прочность.

Основными недостатками являются: высокая стоимость, низкие показатели тепло и звукоизоляции, риск образования коррозии. Монтаж стальных конструкций невозможно осуществлять без привлечения специальной техники.

Алюминиевые балки. При их изготовлении используется не просто алюминий, а его сплавы. В строительстве такие изделия применяются реже, чем стальные аналоги, так как они уступают по показателям устойчивости при сильных нагрузках. Чаще всего алюминиевые балки применяют при строительстве малогабаритных зданий. При возведении промышленных объектов изделия из данного металла применяются только в комбинации со стальными конструкциями.

По конструкции

В современном строительстве применяют несколько разновидностей металлических балок, различных по конструкции.

Двутавровые элементы подразделяются на несколько видов, каждый из которых имеет маркировку:

• Б – стандартные двутавры.
• Ш – изделие с широкими полями.
• У – узкополочные конструкции.
• Д – среднеполочные изделия.
• К – колонные балки. Ширина полки такого элемента может равняться высоте изделия.

Существуют двутавры не с параллельными, а с наклонными полками. Их классифицируют на специальные и обычные. Их характеристики регламентирует ГОСТ 19425-74.

Швеллер. Сечение элемента представляет собой букву «П». Эти балки считаются универсальными, применяются во всех сферах промышленности.

Требования

Все требования, предъявляемые к балкам из металла, четко обозначены в ГОСТах и СНиПах. Основными требованиями являются:

• Прочность. В зависимости от типа материала, используемого при изготовлении изделия, показатели прочности могут отличаться, но они должны соответствовать значениям, указанным в нормативных документах.
• Период эксплуатации. Металлические конструкции, согласно ГОСТ, должны прослужить минимум 80 лет.
• Устойчивость к коррозии. Готовые элементы должны быть дополнительно обработаны составами, предотвращающими образование коррозии.

Характеристики

Балки перекрытий, в зависимости от технологии производства, имеют различные характеристики.

Расчет

При планировании устройства потолка или пола с помощью металлических балок, рекомендуется грамотно выполнить необходимые расчеты.

Какие показатели учитывать?

При проведении расчетов учитывается одновременно целый ряд факторов:

• площадь строящейся поверхности;
• общий вес;
• расстояние между металлическими балками;
• максимально возможную нагрузку;
• ширину пролета.

Чем больше ширина пролета, тем высота металлических изделий должна быть больше.

Формулы

Расчет производится по прочности и жесткости изделия. Вычислив значения в таблицах ГОСТа можно найти необходимый номер проката.

Линейная нагрузка рассчитывается по формуле q = Q * p и используется в последующих расчетах.

Расчет на прогиб рассчитывается по формуле My = (q * L2) / 8, где:

• q – величина линейной нагрузки;
• p – шаг укладки балок;
• L – длина перекрываемого пролета.

Максимальный момент сопротивления сечения балки (Wy) находится делением изгибающего момента на расчетное сопротивление материала.

Расчет на жесткость осуществлять по формуле f = 5 * q * L4 / (384 * E * Jy), где:

• q – линейная нагрузка на балку;
• L – длина пролета;
• E – модуль упругости материала
• Jy – минимальный момент инерции.

Особенности процесса монтажа

Процедура устройства перекрытий с использованием металлических балок имеет определенные особенности, которые необходимо знать и четко соблюдать.

Плюсы и минусы применения в зданиях

Конструкции из металла обладают рядом преимуществ, благодаря которым материал широко используется:

• повышенной прочностью;
• огнестойкостью;
• устойчивостью к внешним факторам;
• повышенной надежностью;
• большим периодом эксплуатации;
• возможностью усилить уже построенное здание;
• увеличенной несущей способностью.

Однако такие балки имеют и свои недостатки, которые также следует учитывать:

• сложность проведения строительных работ;
• необходимость задействовать тяжелую технику;
• металл может подвергаться коррозии;
• требуется производить сложные подсчеты, с чем у новичка могут возникнуть серьезные сложности.

Цены на все виды

В строительстве чаще всего используются двутавровые металлические балки. Средняя стоимость продукции представлена в таблице.

Наименование балки	Длина	Стоимость
двутавровая № 10	12 м	880
двутавровая № 10 Б-1	12 м	780
двутавровая № 12	12 м	900
двутавровая № 12 Б-1	12 м	660
двутавровая № 14	12 м	1050
двутавровая № 14 Б-1	12 м	740
двутавровая № 16	12 м	1300
двутавровая № 16 Б-1	12 м	980
двутавровая № 18	12 м	1280
двутавровая № 18 Б-1	12 м	1150
двутавровая № 20	12 м	1560
двутавровая № 25 Б-1	12 м	2150
двутавровая № 25 Ш-1	12 м	3500
двутавровая № 30	12 м	2600
двутавровая № 35	12 м	3300
двутавровая № 40	12 м	3500
двутавровая № 45 Б-1	12 м	5200

Заключение

Использование металлических балок перекрытия рационально и оправдано в области машиностроения и промышленности. В жилищном строительстве применять эти изделия невыгодно и затратно. Если все-таки решили купить металлические конструкции, то лучше выбирать алюминиевые, так как они больше всех подходят для малоэтажного строительства. Очень важно произвести правильные расчеты.
