Использование датчиков открытия двери
Сегодня уже недостаточно просто установить хорошую и надежную металлическую бронированную дверь. Современные воры находят подходы и применяют интеллектуальные решения для вскрытия любых замковых систем.
Для того, чтобы чувствовать себя в полной безопасности, дверную конструкцию оснащают дополнительными защитными системами – это могут быть и простые сигнализации с минимальным набором функций или же мощные и серьезные охранные комплексы. И в простой системе, и в сложной есть одна общая деталь – это датчик открытия двери. Данные приспособления проверены временем и могут служить своему владельцу очень долго. Это доступный способ защиты квартиры или дома от взлома и незваных гостей.
Сегодня рынок охранных систем предлагает множество подобных устройств. Это традиционные проводные решения или же беспроводные. Также популярны сегодня GSM устройства. Поговорим о том, как выбрать подходящий датчик, как они работают, узнаем их особенности монтажа.
Геркон на страже безопасности
Герконовый датчик, пожалуй, самый популярный среди всех тех, которые можно установить на входную дверь. Данные решения широко распространены практически во многих отраслях, но используют их и в охранных системах. Преимущество геркона в том, что это доступный, простой в монтаже и очень эффективный датчик, который реагирует на открытие двери, ворот, люков, окон – любых движущихся конструкций.
Раньше для этих целей применяли электромагнитные реле, однако эти устройства не справлялись с поставленными задачами – у них слишком низкая скорость переключения. Кроме этого, трущиеся детали ускоряли износ контактов, что приводило к отказам реле. Но после создания герконов о реле позабыли.
Применение
Датчик открытия двери магнитоконтактного типа или же геркон может реагировать на замыкание или размыкание подвижных частей, которые предоставляют доступ в помещение. Данные вещатели располагают внутри строений, они незаметны для глаз, работа их практически безотказна – с помощью миниатюрных датчиков обеспечивается надежная защита удаленных объектов.
При помощи таких датчиков появляется возможность практически без серьезных вложений средств организовать в квартире или коттедже эффективную охранную систему. Установить такой датчик открытия двери можно где угодно – на сейфах, витринах магазинов, внутри квартир на стальных дверях.
Принцип работы
Геркон представляет собой герметичный переключатель. Его контакты изготовлены из специального феромагнитного сплава.
Принцип действия основан на использовании сил взаимодействия, которые действуют на два феромагнитных тела в магнитном поле. Данные силы заставляют пружинные контакты деформироваться и перемещаться до их соединения – так работает датчик закрытия двери. Когда создается магнитное поле определенной силы, то концы пружин притягиваются и замыкаются. Когда сила магнитного поля снижается (две части датчика разъединяются), то пружины разжимаются и контакт будет разорван, в результате чего срабатывает сигнализация.
В цепи охранной сигнализации пропускается постоянный электрический сигнал – он проходит через датчик открывания двери. Также может использоваться и постоянное магнитное поле. По стандарту порог срабатывания геркона может настраиваться от 30 до 50 мм. Если открыть дверь на расстоянии 30 мм, то на пульт сигнализации поступит сигнал о том, что контакты магнитного датчика разорваны.
Конструктивно данные извещатели исполняются в минимальных размерах. Датчик предоставляет собой два блока магнитных реле в пластиковом корпусе. Датчик открывания двери покрывается двойным слоем изоляции – это помогает исключить ложные срабатывания.
Популярные датчики для охранных систем
Среди тех, кто занимается монтажом охранного оборудования, под герконом понимают герметичный контакт. СМК – так называются магнитоконтактные сигнализаторы.
Чаще всего применяют ИО 102-20 – это стандартное решение, где расстояние между контактами в замкнутом состоянии составляет 24 мм, а в разомкнутом 70. Данный магнитный датчик открытия комплектуется кабелем длиной 350 мм и толщиной 3,5 мм. Одна его часть устанавливается на двери.
Существуют и другие типы подобных датчиков – различия среди них сугубо конструктивные. Так, они могут различаться разным типом защиты корпуса, порогом срабатывания.
Преимущества и недостатки герконовых датчиков
Так или иначе, герконовые реле лежат в основе любых современных дверных охранных систем. У них есть некоторые недостатки и преимущества.
Так, преимуществом считают компактную конструкцию, которая позволяет установить данный элемент где угодно. Также среди плюсов выделяют высокую герметичность – это особенно важно, если в помещении повышенная влажность. Кроме этого, отмечают высокую скорость срабатывания реле, его долговечность.
Есть и недостатки. Самый значительный – это прочность. При механическом воздействии устройство просто выйдет из строя. Кроме этого, датчик закрытия двери реагирует на магнитные поля, которые расположены рядом с ним. При воздействии на геркон высокого тока цепь может непроизвольно размыкаться.
Беспроводные решения
Многие сегодня стараются использовать беспроводные технологии. В охранных системах также замечена эта тенденция. Удобство беспроводных сигнализаций заключается в отсутствии проводов. Все элементы системы соединяются по специальному протоколу с пультом системы.
Беспроводной датчик открытия двери представляет собой все тот же геркон. Конструкция состоит из модуля связи, в котором и размещается герконовое реле с разомкнутыми контактами. Вторая часть представляет собой магнит, который замыкает контакты реле.
Радиопередающий модуль рекомендуют крепить на дверной раме, а магнит – непосредственно на двери таким образом, чтобы в закрытом состоянии двери он находился напротив радиопередающей части и смог замыкать контакты магнитного реле. Принцип работы данного датчика закрытия двери основан на герконовом реле. Когда двери открываются, цепь разрывается, контакты размыкаются – на главный модуль или же центральный GSM-блок подается тревожный сигнал. Также о тревоге может предупредить световой индикатор. Он же сообщит о том, что пора заменить элементы питания устройства.
Зазор, при котором данное устройство сработает, начинается от 10 мм и может составлять до 20 мм. Прибор работает на частоте 433 МГц, а радиус его действия — до 150 м в режиме прямой видимости на открытом пространстве. Питается данный беспроводной датчик открытия двери от батарейки с напряжением 12 В. Этой батареи прибору хватит на два года беспрерывной работы.
Это типовой датчик открывания двери. Все устройства имеют примерно одинаковые технические характеристики. Подбирать их следует исходя из конкретной ситуации.
Дверная сигнализация GSM
На рынке существуют и такие устройства. Они серьезно отличаются от полноценных беспроводных охранных сигнализаций. Данное устройство чрезвычайно простое, но при этом может надежно защитить имущество.
Устройства представляют собой GSM датчик открытия двери – это специальный контроллер, оснащенный GSM-модулем. В случае, если сработает датчик, контроллер отправит SMS владельцу жилья. Этот простой прибор можно установить практически везде, где есть две створки. В основе работы лежит все то же герконовое реле.
Для управления данным охранным аппаратом производители предлагают несколько SMS команд, которые позволяют выключать или включать систему, устанавливать объект на охрану, вводить номер для отправки SMS. Некоторые модели могут иметь режим прослушивания того, что происходит, например, в квартире – этот режим также можно запустить при помощи SMS-команд.
Для того, чтобы закрепить сигнализацию, производитель предусмотрел специальную липучку. Это упрощает многократный монтаж/демонтаж прибора. При монтаже нужно внимательно выставить расстояние от контроллера до магнитного датчика – порог срабатывания сигнализации равен 10 мм.
Как видите, с помощью таких датчиков открытия двери можно надежно защитить входную дверь и квартиру, частный коттедж или любой другой объект.
Источник
Датчики открытия и магнитоконтакты
Напряжение: 12 В
Дальность действия: 100 м
Рабочая температура: -10. +50 °С
Дальность действия: 100 м
Материал: ABS/PC (сплав поликарбоната и АБС-пластика)
Дальность действия: 3 м
Рабочая температура: -20 — 55 °С
Габариты: 90x85x15 мм
Напряжение: 12 В
Степень защиты: IP20
Дальность действия: 30 м
Рабочая температура: 0 — +40 °С
Габариты: 76х23х15 мм
Напряжение: 12 В
Дальность действия: 100 м
Рабочая температура: — 10 — + 50 °С
Габариты: магнит 50х10х12/датчик 65х25х12 мм
Дальность действия: 100 м
Рабочая температура: от -5 до +50 °С
Габариты: 17x40x108 мм
Рабочая температура: от -20 до 60 °С
Габариты: 27.2 x 10.4 x 13.2 мм
Материал: ABS пластик
Дальность действия: 1000 м
Рабочая температура: от 0 до +55 °С
Габариты: 80x90x30 мм
Дальность действия: 1200 м
Рабочая температура: от 0 до +50 °С
Габариты: 20х90 мм
Датчики открытия и магнитоконтакты в Санкт-Петербурге
В наличии и на заказ у нас большой выбор датчиков открытия и магнитоконтакты. В подборе подходящего варианта вам помогут карточки товара, где есть характеристики, фото, видео и отзывы покупателей. Выбирайте датчики открытия и магнитоконтакты на нашем сайте и оформляйте заказ – нажав кнопку «в корзину» или позвонив по телефону менеджеру. Будьте уверены, что получите качественный товар в Санкт-Петербурге с гарантией и доставкой. Ведь ВсеИнструменты.ру – официальный дилер ведущих мировых производителей.
Источник
Делаем из датчика открытия двери датчик открытия замка
Переделок датчиков открытия/закрытия дверей Mijia огромное множество. Эта статья не претендует на какую-то уникальность в самом DIY, т.к. характер переделки всем известен — мы выносим контакты или геркон, подпаявшись к плате. Но я до сих пор не встречал именно такое использование.
С чего все началось? Я думаю у многих было такое, что ушел из дома и переживаешь — закрыл дверь на замок или нет? Вот и мне нужен был некий датчик, показывающий статус замка входной двери. Я пробовал гуглить тему, но статей, где было бы готовое устройство, которое показывало через интернет замкнуты контакты или нет, я не нашел.
Да, люди, которые хоть немного разбираются в arduino, сделают подобное устройство за 5 минут на чем-нибудь вроде ESP8266, но для меня это было слишком сложной задачей и я взялся переделывать обычный датчик открытия двери от Mijia.
Стояла простая задача: через интернет получать информацию о том, закрыт или открыт замок. Для этого мы любым способом должны замкнуть контакты, которые выведем из дачтика Mijia:
- можно поставить кнопку или концевик и замыкать их щеколдой при закрытии;
- просто замыкать щеколдой голые контакты;
- использовать геркон и магнит на щеколде и т.д.
Я выбрал способ с герконом и магнитом.
Тут нет ничего нового — разбираем датчик и подпаиваемся к двум контактам на плате, они запараллелены с выводами на геркон. Провода выводим через просверленные дырки в корпусе, к этим проводам мы будем подключать геркон.
Источник
Датчик открытия замка двери
Приходится возвращаться домой, просить соседей или весь день мучаться на работе и проклинать себя за забывчивость. А если в семье еще есть маленькие школьники и пожилые родственники, которые не отличаются пунктуальностью, то вопрос еще сильнее обостряется.
Как быть? Можно поставить на входную датчик закрытия двери — но это не решает проблему — ибо дверь может быть закрыта, но не заперта. Можно, конечно, поставить умный замок с индикацией — но ценник на такие замки не маленький.
Итак, перейдем к решению проблемы.
Представляем вам умный датчик открытия/закрытия дверного замка
Как работает

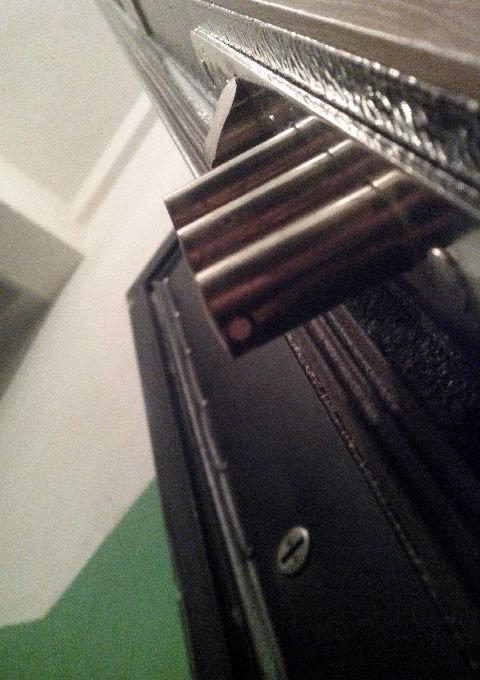

Датчик состоит из двух частей — самого датчика и магнита: датчик крепится внутрь дверной рамы в отверстие, куда входит ригель замка. Магнит крепим скотчем или супер клеем на торцевую часть запирающего механизма (ригель) замка. Когда вы открываете дверь ключом, контакт между двумя частями теряется, когда закрываете — восстанавливается. Оба события служат сигналом для умного дома. Сигнал от датчика поступит на Hub, который и посылает сигнал на ваше устройство, так что будет визуально видно открыт или закрыт замок. Также хаб может запустить выполнение различных сценариев.
Например:
— отправит сообщение на смартфон;
— включит звуковую сигнализацию;
— включит свет в комнате
— отключит кондиционер
А еще — датчик помнит, когда происходило открытие/закрытие в последний раз и хранит историю событий за последний месяц. Легко можно посмотреть, во сколько вернулся из школы ребенок, заходил ли кто-то в вашу квартиру, все открытия/закрытия дверного замка будут записаны в журнал.
