Основные элементы окна документа
Дата добавления: 2015-06-12 ; просмотров: 1537 ; Нарушение авторских прав

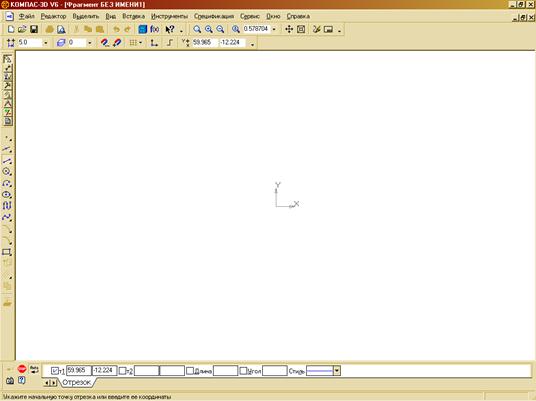

После выбора документа типа Фрагмент или Чертеж в окне системы появляется окно документа (рис.14), основными элементами которого являются:
1 – Строка заголовка. Содержит название системы, имя документа и кнопки управления окном системы.
2 – Строка меню. Содержит заголовки страниц команд меню и кнопки управления окном документа. Основные страницы меню.
2.1 Файл: создание нового документа; открытие уже существующих документов; сохрание документов; печать.
2.2 Редактор: вырезание, копирование и вставка выделенных объектов; команды редактирования.
2.3 Сервис: настройка параметров системы и текущего документа.
2.4 Окно: переключение между открытыми окнами; одновременное отображение нескольких окон.
3 – Панель управления. Содержит кнопки наиболее часто используемых команд меню (может настраиваться пользователем).
4 – Панель текущего состояния. Здесь расположены окна, отображающие шаг курсора, номер текущего слоя, кнопки управления привязками, координаты курсора и др..
5 – Кнопки-переключатели Инструментальной панели. Каждая кнопка открывает соответствующую панель: геометрии, размеров, обозначений, редактирования, параметризации, измерений, выделения и спецификации:
6 – Инструментальная панель. Содержит 8 панелей, каждая из которых отображается после нажатия соответствующей кнопки-переключателя. Некоторые кнопки (помеченные черным треугольником в углу) имеют панель расширенных команд, которая открывается после долгого нажатия на кнопку левой кнопкой мыши (ЛКМ).
7 – Панель специального управления. Включается во время выполнения какой-либо команды и содержит клавиши создания объекта (автосоздание), прерывания команды, параметров текущей команды и др..
8 – Строка параметров объекта. Здесь отображаются параметры создаваемого или редактируемого объекта.
9 – Строка подсказки. Здесь система пишет, какое дальнейшее действие вы должны предпринять.
Лабораторная работа №5 Создание сопряжений; работа с панелями расширенных команд
Длительность работы: 2 часа.
Цель работы: практическое ознакомление с командами создания и редактирования изображений в системе Компас-3D.V6, простановки размеров и обозначений.
Задание: Выполнить чертеж детали (рис.15).
Источник
Основные элементы окна приложения Microsoft Word
Рис. 1. Элементы окна Microsoft Word
В окне приложения Microsoft Word содержатся следующие элементы (рис. 1):
1. Строка заголовка.
2. Строка менюсостоит из пунктов меню (названий вкладок). На каждой вкладке в виде панелей инструментов представлены команды, объединенные по функциональному признаку. Панели инструментов предназначены для быстрого выполнения команд.
Настроить вид меню можно при помощи команды « Файл», «Параметры», «Настройка ленты». В открывшемся диалоговом окне находится список стандартных вкладок меню и панелей инструментов и возможность создать новую вкладку. Можно самим настроить, какие инструментальные панели должны присутствовать в данный момент на экране в окне Microsoft Word. В диалоговом окне выводится список всех команд панелей инструментов. В списке стандартных вкладок меню необходимо установить флажок для тех из них, которые должны быть видны на экране.
С помощью кнопок и полей панелей инструментов вызывается большинство команд, наиболее часто используемых при работе в приложении Microsoft Word.
3. Рабочее поле – это пространство на экране, которое служит для создания документа и работы с ним.
4. Масштабные линейки (горизонтальная и вертикальная) могутбыть выведены на экран с помощью флажка
на панели инструментов на вкладке «Вид» в области «Показать».
Горизонтальная линейка позволяет изменять отступы абзацев, размеры полей страницы, ширину колонок текста или таблицы, устанавливать позиции табуляции. Для этой цели служат маркеры отступов. Они отражают установки того абзаца, в котором находится курсор. Маркер отступа красной строки расположен в левом верхнем углу, в виде треугольника, направленного вершиной вниз. Маркеры отступа левого и правого полей располагаются соответственно в нижних углах горизонтальной линейки. Двойной маркер отступа (представляет собой небольшой прямоугольник, на котором расположен маркер левого отступа) предназначен для одновременного изменения левого отступа и красной строки. Для применения двойного маркера нужно курсор установить на область прямоугольника и сдвигать его при нажатой левой клавиши мыши;
Вертикальная линейка позволяет устанавливать размеры полей страницы сверху и снизу, высоту строк таблиц.
5. Полосы прокрутки. Используются в тех случаях, когда весь текст не помещается на экране и требует сдвига вверх-вниз или влево — вправо. Перетаскивая мышью бегунок, можно быстро передвигаться по тексту.
6. Область навигации. Предоставляет следующие возможности: просмотр страниц в документе , просмотр заголовков в документе , поиск в тексте по образцу .
7. Строка состояния. Содержит информацию об открытом документе (номер рабочей страницы, общее число страниц, строка и колонка, где находится курсор и т. п.), а также предоставляет возможность быстрого перехода между разными режимами просмотра документа и настройки масштаба отображения документа на экране (позволяет увеличивать или уменьшать отображение документа в пределах от 10% до 500%). Настройку строки состояния можно произвести с помощью контекстно-зависимого меню.
Источник
Основные элементы окна текстового процессора Microsoft Word
Основные элементы окна текстового процессора Microsoft Word.
1. Строка заголовка
2. Строка меню
3. Панель Стандартная
4. Панель Форматирование
5. Панель Таблицы и границы
6. Панель Рисование
7. Рабочая область, линейки (горизонтальная и вертикальная), полосы прокрутки (горизонтальная и вертикальная)
Чтобы в окне текстового процессора Microsoft Word были панели Стандартная, Форматирование, Таблицы и границы, Рисование нужно выполнить команду Вид — Панели инструментов и установить «галочки» около соответствующих названий этих панелей.
Чтобы изменить параметры страницы, а также ориентацию листа, нужно выполнить команду Файл – Параметры страницы.
Чтобы просмотреть, как будет выглядеть документ в бумажном, напечатанном варианте, нужно на панели Стандартная щелкнуть по кнопке Предварительный просмотр. Просмотрев, закрыть окно предварительного просмотра, щелкнув по кнопке Закрыть.
Для успешной работы в прикладной программе Microsoft Word (текстовом процессоре) нужно хорошо усвоить следующие направления:
ü Редактирование и форматирование символов и абзацев;
ü Создание и форматирование списков;
ü Вставка в документ таблицы, ее форматирование и заполнение данными;
ü Вставка в документ формул; рисунков, номеров страниц, колонтитулов.
Редактирование и форматирование символов и абзацев.
Редактирование – процесс исправления ошибок в документе (с помощью клавиатурных клавиш BackSpace и Delete), внесение в документ изменений (вырезать фрагмент текста, вставить вырезанную часть в другое место, копировать фрагмент).
Форматирование – придание документу красивого, завершенного вида.
Чтобы отформатировать документ, нужно выделить его с помощью мыши и воспользоваться соответствующими инструментами на панели форматирования (шрифт, размер шрифта, начертание шрифта, выравнивание текста и т. д.).
Символы текста могут содержать верхние и нижние индексы. Например а2 или Н2О. Для этого нужно сначала просто набрать все символы, затем выделить символ, который должен стоять вверху или внизу от основного текста (в нашем случае, цифру 2) и выполнить команду Формат – Шрифт…В появившемся диалоговом окне Шрифт установить «галочку» около слова надстрочный или подстрочный соответственно.
Создание и форматирование списков.
Списки бывают трех типов: нумерованные, маркированные и многоуровневые. Чтобы создать список нужно выполнить команду Формат-Список. и в появившемся диалоговом окне Список выбрать тип списка.
Примечание: Для создания многоуровневого списка нужно выбрать тип списка, выделить строку более низкого уровня и на панели форматирования выбрать инструмент Увеличить отступ.
Вставка в документ таблицы, ее форматирование и заполнение данными.
Чтобы создать таблицу нужно выполнить команду Таблица – Вставить – Таблица. В появившемся диалоговом окне Вставка таблицы указать количество столбцов и строк будущей таблицы. При необходимости в таблицу можно добавлять строки и столбцы. Для этого нужно выделить строку или столбец после которого нужно вставить новую строку или столбец, и выполнить команду Таблица – Вставить – Строки выше/ниже, Столбцы слева/справа. Чтобы удалить строки или столбцы таблицы нужно выделить строку или столбец и выполнить команду Таблица – Удалить – Строки/Столбцы. Чтобы объединить несколько ячеек таблицы, нужно их выделить, щелкнуть правой кнопкой мыши и выбрать команду Объединить ячейки. Можно произвести сортировку данных в таблице (по алфавиту, по возрастанию или убыванию значений и т. д.). Для этого нужно установить курсор на соответствующую строку или столбец и на панели Таблицы и границы выбрать инструмент
Сортировка по возрастанию или Сортировка по убыванию.
Вставка в документ формул, рисунков, номеров страниц, колонтитулов.
Все вышеперечисленные объекты создаются с помощью команды Вставка строки меню. Чтобы в документ вставить рисунок или фотографию, нужно воспользоваться командой Вставка – Рисунок – Из файла… Далее последовательно выбрать нужный файл с рисунком. Можно вставить рисунок из коллекции клипов Microsoft Office c помощью команды Вставка – Рисунок – Картинки… Справа появится панель Коллекция клипов, нужно щелкнуть по кнопке Начать и выбрать наиболее подходящий рисунок. После того, как рисунок будет помещен в документ, его можно преобразовать. Для этого нужно щелкнуть по нему правой кнопкой мыши и выбрать команду Формат рисунка. В появившемся диалоговом окне Формат рисунка перейти на вкладку Положение и выбрать, например, За текстом. Таким образом, рисунок и текст не будут «мешать» друг другу.
Для вставки формулы (сложной по написанию) можно выполнить команду Вставка – Объект… Появится диалоговое окно Вставка объекта. Выбрать Microsoft Equation 3.0 Появится панель Формула. Эта панель разделена на группы. По всплывающим подсказкам мыши прочтите названия каждой группы, выберите подходящую, вставьте ее в документ.
Если что-то получилось не так, всегда есть возможность вернуться (откатить) к предыдущему шагу с помощью кнопки Отменить или Вернуть на панели Стандартная.
Источник
Основные элементы окна документа.
После выбора документа типа Фрагмент или Чертеж в окне системы появляется окно документа (рис.2).
Рис.2 Окно документа
Основными элементами окна документа являются:
1 – Строка заголовка. Содержит название системы, имя документа и кнопки управления окном системы.
2 – Строка меню. Содержит заголовки страниц команд меню и кнопки управления окном документа. Основные страницы меню.
Файл: создание нового документа; открытие уже существующих документов; сохрание документов; печать.
Редактор: вырезание, копирование и вставка выделенных объектов; команды редактирования.
Сервис: настройка параметров системы и текущего документа.
2.4 Окно: переключение между открытыми окнами; одновременное отображение нескольких окон.
3 – Панель управления. Содержит кнопки наиболее часто используемых команд меню (может настраиваться пользователем) (рис.3).
Рис.3 Панель управления
4 – Панель текущего состояния. Здесь расположены окна, отображающие
шаг курсора, номер текущего слоя, кнопки управления привязками, координаты курсора и др. (рис.4).
Рис.4 Панель текущего состояния
5 – Кнопки-переключатели Инструментальной панели. Каждая кнопка открывает соответствующую панель: геометрии, размеров, обозначений, редактирования, параметризации, измерений, выделения и спецификации (рис.5).
Рис.5 Кнопки-переключатели Рис.6 Панель расширенных команд
6 – Инструментальная панель. Содержит 8 панелей, каждая из которых отображается после нажатия соответствующей кнопки-переключателя.
Некоторые кнопки (помеченные черным треугольником в углу) имеют панель расширенных команд, которая открывается после долгого нажатия на кнопку левой кнопкой мыши (рис.6).
7 – Панель специального управления. Включается во время выполнения какой-либо команды и содержит клавиши создания объекта (автосоздание), прерывания команды, параметров текущей команды и др. (рис.7).
Рис.7 Панель специального управления
8 – Строка параметров объекта. Здесь отображаются параметры создаваемого или редактируемого объекта.
9 – Строка подсказки. Здесь система пишет, какое дальнейшее действие вы должны предпринять.
Работа в системе трехмерного твердотельного моделирования.
Система Компас-3D предназначена для создания трехмерных параметрических моделей отдельных деталей и сборочных единиц, содержащих как типичные, так и нестандартные, уникальные конструктивные элементы.
Параметризация позволяет быстро получать модели типовых изделий на основе однажды спроектированного прототипа.
Порядком моделирования твердого тела является последовательное выполнение булевых операций (объединения, вычитания и пересечения) над объемными элементами (сферами, цилиндрами, конусами, пирамидами и т.д.).
В Компас-3D для задания формы объемных элементов выполняется перемещение плоской фигуры в пространстве, след от которого определяет форму элемента (например, смещение окружности образует цилиндр, а вращение дуги окружности вокруг оси – сферу или тор).
Плоская фигура, на основе которой образуется тело, называется эскизом, а формообразующее перемещение эскиза – операцией.
Лабораторная работа №1. Создание чертежа детали
Длительность работы: 2 часа.
Цель работы: ознакомиться с интерфейсом системы Компас-3D V6; изучить основные принципы создания простейших геометрических объектов.
Задание:выполнить чертеж детали (рис.8).
Рис.8 Чертеж детали.
Порядок выполнения работы
1. Запустите систему Компас и выберите тип создаваемого документа « Фрагмент».
Проверьте основные настройки вашего документа, для чего выберите команду меню Сервис, Параметры. В появившемся диалоговом окне настройки параметров фрагмента выберите в левой части окна команду Размеры и двойным нажатием левой кнопки мыши (2 раза ) откройте ее. Здесь просмотрите команды Параметры и Надпись. Проверьте следующие условия: длина стрелки – 5мм, высота надписи – 5мм, шрифт – GOST type A. Закройте окно кнопкой ОК.
При помощи команды С двинуть на Панели управления переместите начало координат в левый нижний угол рабочего поля экрана.
Установите требуемые привязки для создаваемых объектов, для чего на Панели текущего состояния нажмите клавишу Установка глобальных привязок . Появится диалоговое окно установки глобальных привязок, т.е. привязок, которые будут действовать в течение всего времени создания документа. При помощи «галочек» установите все привязки, кроме по сетке, а так же установите «галочки» возле команд Динамически отслеживать и Отображать текст. Это позволит вам видеть, какую привязку система использует в каждый момент черчения. Нажмите ОК.
2. Начнем выполнять чертеж с вида «Слева» (на чертеже он располагается справа от Главного вида) (см. рис. 8).
Откройте Инструментальную панель геометрии и выберите команду Непрерывный ввод объектов. Эта команда позволяет вводить отрезки и кривые непрерывно, один за другим, при этом последняя точка предыдущего отрезка является начальной для следующего.
Проверьте, чтобы в Строке параметров объекта выл выбран тип вводимого объекта Отрезок, а на Панели специального управления была нажата клавиша Автосоздание объекта.
Примерно в середине рабочего экрана установите начальную точку при помощи нажатия .
Примечание: теперь система требует от вас указания второй точки отрезка. Если ее указать на рабочем поле 1 раз , при этом отрезок будет иметь достаточно произвольные параметры. Для задания точных параметров объекта (в нашем случае это длина отрезка и угол его наклона) лучше использовать Строку параметров объекта.
Итак, не указывая конечной точки отрезка, переместите курсор на Строку параметров объекта и установите его в окне Длина отрезка. С клавиатуры введите длину отрезка – 8мм и нажмите Enter. В окне Угол наклона установите значение — 0 и нажмите Enter. Полученный отрезок появляется на экране.
Примечание: после установки любого параметра в Строке параметров объекта необходимо зафиксировать его. Для этого можно нажать на кнопку, расположенную слева от данного параметра (при этом появившийся на ней крестик говорит о том, что параметр зафиксирован), либо нажать на Enter на клавиатуре (при этом следите, чтобы курсор не переместился на рабочее поле, иначе введенное значение изменится и придется вводить его снова).
Последняя точка первого отрезка в данном случае является первой для следующего, поэтому сразу устанавливайте параметры второго отрезка в Строке параметров объекта (длина — 40мм, угол наклона — 90 0 ) и т.д.
Для того чтобы замкнуть контур выберите команду Замкнуть в Строке параметров объекта.
3. Приступим к вычерчиванию Главного вида. Выберите на Инструментальной панели геометрии команду Ввод прямоугольника.
Установите начальную точку прямоугольника используя привязку Выравнивание (рис. 9) (выравнивание выполняйте по крайней нижней точке уже начерченного вида).
Рис.9 Начало создания вида спереди
Установите параметры прямоугольника: высота — 40мм, ширина — 20мм.
Добавьте оставшиеся два отрезка, используя команду Ввод отрезка и привязку Выравнивание (рис. 10).
Рис.10 Использование выравнивания при создании главного вида
4. Осталось проставить размеры. Откройте Инструментальную панель размеров и выберите команду Линейный размер.
Проставьте размеры, указывая начальную и конечную точки соответствующих отрезков при помощи . Третьим щелчком мыши устанавливается расстояние размерной линии от контура детали. Для завершения простановки размеров выберите команду Прервать команду на Панели специального управления.
Если размерные стрелки сливаются (например у размера — 10мм), поменяйте их направление. Для этого укажите 2 раза на нужный размер (при этом стрелки поменяют цвет и размерная надпись окажется в квадратике).
В Строке параметров объекта откройте вкладку Параметры. Поменяйте направление обеих стрелок с «Изнутри» на «Снаружи».
Для завершения команды выберите команду Создать объект на Панели специального управления.
5. Сохраните документ, для чего выберите в меню Файл команду Сохранить как… Сохраните документ под именем ЛР1.frw в свою группу на диск Н.
Лабораторная работа №2. Создание сопряжений
Длительность работы: 2 часа.
Цель работы: изучить следующие приемы работы в системе Компас-3D V6: построение сопряжений; использование панели расширенных команд; копирование объектов; простановка угловых, радиальных и диаметральных размеров; создание линии-выноски; изменение типа линий.
Задание: выполнить чертеж деталей (рис. 11).
Рис.11 Чертеж двух пластин
Порядок выполнения работы
Создайте новый Фрагмент.
1. Начните с выполнения чертежа верхней пластины.
Создайте окружность радиусом 14 мм, при этом в Строке параметров объекта укажите «С осями». Появится окружность вместе с осевыми линиями.
Затем создайте окружность с диаметром 13 мм и центром в точке пересечения центровых линий (рис. 12).
Рис.12 Создание окружностей
Удлините горизонтальную центровую линию, для чего укажите на нее 1 раз и перетащите левую черную метку на нужное расстояние (рис.13).
Рис.13 Удлиннение осевой линии
На Инструментальной панели геометрии выберите команду Дуга по центру и радиусу.
Эта команда находится на панели расширенных команд, которая открывается следующим образом: найдите кнопку Дуга, нажмите и долго удерживайте на ней . При этом появляется панель расширенных команд, которая позволяет выбрать нужный метод создания дуги.
Укажите центр дуги в точке пересечения центровых линий, а в строке параметров дуги укажите радиус 81мм, тип линии – осевая. Теперь осталось указать примерное положение начала и конца дуги (рис.14).
Примечание: во время выполнения той или иной команды в Строке подсказки появляются указания системы, позволяющие правильно выполнить операцию.
Рис.14 Построение дуги R=81 мм
Создайте окружность диаметром 10 мм с центром в точке пересечения дуги и горизонтальной линии (отключите при построении окружности команду «С осями»).
Для создания четырех окружностей D=10мм используем команду Копия по окружности.
Для этого выделите созданную окружность D=10мм.
Откройте Инструментальную панель Редактирование и выберите команду «копия по окружности» на панели расширенных команд .
Настройте параметры копирования по окружности в Строке параметров (число копий – 4 шт., режим – с заданным шагом, шаг – 15, направление – по час. стрелке).
Укажите центр копирования (в центре окружности D=13мм) и нажмите кнопку Создать объект на Панели специального управления (рис.15).
Рис.15 Применение команды Копия по окружности
Создайте оставшиеся окружности радиусом 14 мм.
Для построения сопряжений используйте команду Скругление на Инструментальной панели Геометрии. Не забудьте указать радиусы скругления (81 мм и 95 мм) (рис.16).
Рис.16 Создание скругления R=81 мм
Для того чтобы обрезать ненужные части объектов выберите команду Усечь кривую на Инструментальной панели Редактирование. Затем укажите на те части линий, которые нужно удалить (выбранные линии подсвечиваются красным цветом) и нажмите .
2. После того, как контур детали полностью построен, можно приступать к простановке размеров.
Установите радиальные и диаметральные размеры, выбрав соответствующие команды на Инструментальной панели Размеры.
Для простановки размеров на полке откройте вкладку Параметры в Строке параметров размера и выберите Размещение текста на полке влево (вправо).
Для изменения или добавления размерной надписи размера откройте окно Текст в Строке параметров размера и заполните ячейку Текст до или Текст под размерной линией.
3. Для установки линии выноски (s5) используйте команду Линия-выноска на Инструментальной панели Обозначения . Заполните окно Текст и во вкладке Параметры измените вид стрелки на Точку.
Укажите точку, куда указывает линия-выноска, и точку положения полки. Затем подтвердите команду при помощи кнопки Создать объект.
4. Создание второй пластины.
Используйте здесь те же приемы (скругление, копия по окружности и т.д.) как и для первой пластины.
Для простановки размера R=104 мм в Строке параметров размера выберите команду Радиальный размер не из центра окружности.
5. Сохраните чертеж.
Лабораторная работа №3. Создание чертежа детали
Длительность работы: 2 часа.
Цель работы: изучить способ создания чертежа с основными элементами оформления; создание штриховки; установка обозначений (допуски формы, шероховатости).
Задание: выполнить чертеж детали Шарнир (рис.17).
Рис.17 Чертеж детали Шарнир
План выполнения работы
1. Создайте новый документ. Выберите тип создаваемого документа «Чертеж».
2. Нарисуйте два вида детали, используя уже полученные навыки.
3. Проставьте линейные размеры.
Для установки знака диаметра перед числовым значением размера откройте окно Текст в Строке параметров размера и установите требуемый знак.
4. Для обозначения шероховатости поверхности Ra3,2 откройте Инструментальную панель Обозначения и выберите команду Шероховатость.
В Строке параметров введите текст (Ra3,2) и укажите вид знака (без указания вида обработки).
Укажите на выносную размерную линию, на которой знак должен находиться.
5. Для создания допусков формы откройте Инструментальную панель Обозначения и выберите команду Допуск формы .
В строке параметров выберите команду Таблица и заполните ее ячейки в соответствии с чертежом (рис.18).
Рис.18 Окно заполнения таблицы допуска формы
6. Для создания базы откройте Инструментальную панель Обозначения и выберите команду База. Затем укажите на осевую линию, на которой будет установлен знак.
7. Введите элементы оформления чертежа.
К элементам оформления чертежа относятся: технические требования, знак неуказанной шероховатости, основная надпись и др.
7.1. Для создания технических требований выберите команду меню Вставка – Технические требования – Ввод. После этого откроется отдельное окно для ввода текста технических требований.
Введите текст технических требований.
Для сохранения текста выберите команду меню Файл – Сохранить в чертеж. При этом введенный вами текст сохраняется в окно документа.
Теперь откройте окно чертежа и убедитесь в наличии в нем технических требований.
Если текст расположен слева от рамки чертежа, следует переместить его на поле чертежа над основной надписью. Для этого выберите команду меню Вставка – Технические требования – Размещение и переместите текст требований при помощи мыши.
7.2. Для создания знака шероховатости неуказанных поверхностей выберите команду меню Вставка – Неуказанная шероховатость – Ввод.
В появившемся диалоговом окне введите все требуемые параметры шероховатости. Нажмите ОК.
Источник
Основные элементы окна документа
2015-03-27
684
После выбора документа типа Фрагмент или Чертеж в окне системы появляется окно документа (рис.2).
Рис.2 Окно документа
Основными элементами окна документа являются:
1 – Строка заголовка. Содержит название системы, имя документа и кнопки управления окном системы.
2 – Строка меню. Содержит заголовки страниц команд меню и кнопки управления окном документа. Основные страницы меню.
Файл: создание нового документа; открытие уже существующих документов; сохрание документов; печать.
Редактор: вырезание, копирование и вставка выделенных объектов; команды редактирования.
Сервис: настройка параметров системы и текущего документа.
2.4 Окно: переключение между открытыми окнами; одновременное отображение нескольких окон.
3 – Панель управления. Содержит кнопки наиболее часто используемых команд меню (может настраиваться пользователем) (рис.3).
Рис.3 Панель управления
4 – Панель текущего состояния. Здесь расположены окна, отображающие
шаг курсора, номер текущего слоя, кнопки управления привязками, координаты курсора и др. (рис.4).
Рис.4 Панель текущего состояния
5 – Кнопки-переключатели Инструментальной панели. Каждая кнопка открывает соответствующую панель: геометрии, размеров, обозначений, редактирования, параметризации, измерений, выделения и спецификации (рис.5).
Рис.5 Кнопки-переключатели Рис.6 Панель расширенных команд
6 – Инструментальная панель. Содержит 8 панелей, каждая из которых отображается после нажатия соответствующей кнопки-переключателя.
Некоторые кнопки (помеченные черным треугольником в углу) имеют панель расширенных команд, которая открывается после долгого нажатия на кнопку левой кнопкой мыши (рис.6).
7 – Панель специального управления. Включается во время выполнения какой-либо команды и содержит клавиши создания объекта (автосоздание), прерывания команды, параметров текущей команды и др. (рис.7).
Рис.7 Панель специального управления
8 – Строка параметров объекта. Здесь отображаются параметры создаваемого или редактируемого объекта.
9 – Строка подсказки. Здесь система пишет, какое дальнейшее действие вы должны предпринять.
Источник
