Подготовка к установке наличников Docke

Установка обрамлений оконных и дверных проемов

Расположение окон относительно наружной поверхности стен дома может быть различным. Для кирпичных и блочных домов характерны утопленные вглубь стены окна. В деревянных стенах окна обычно расположены в одной плоскости с поверхностью стен. Однако при установке обрешетки они, как правило, становятся заглубленными. Для облицовки ровных деревянных стен обрешетка не требуется, поэтому окна в этом случае остаются на одном уровне с обшиваемой поверхностью.

Перед началом отделки оконных и дверных проемов наличниками Дёке, их следует защитить от попадания влаги. Для изготовления гидроизоляционных фартуков используют кровельную оцинкованную сталь, алюминиевую фольгу или, реже, рубероид (рис. 22). Сначала устанавливают нижний фартук. Гвозди прибивают по верхнему краю полосы, что позволит при необходимости подогнуть низ фартука и подвести под него сайдинг. Так вода не будет попадать под обшивку. Затем прибивают боковые полосы, а поверх них – верхний фартук. Такое расположение обеспечит отвод воды с проемов. Для дополнительной гидроизоляции фартуки можно устанавливать на силиконовый герметик.

Рис. 22. Гидроизоляция оконных и дверных проемов: а — заподлицо со стеной; б — выступающего из стены; 1 — обрешетка; 2 — силиконовый герметик; 3 — нижний фартук из кровельной жести; 4 — то же, боковой; 5 — то же, верхний; 6 — алюминиевый скотч или герметик; 7 — верхний Г-образный фартук из кровельной жести; 8 — то же, боковой

Установка наличников Docke

К отделке оконных и дверных проемов обычно приступают после завершения облицовки углов дома. Не следует крепить подложку или элементы сайдинга непосредственно к оконным или дверным блокам, иначе при замене окон или дверей придется разбирать часть виниловой обшивки. При облицовке оконных проемов специалисты компании Евромет рекомендуют использовать наличник Docke.

Отделку оконных проемов начинают с установки стартовых профилей. Отрезки стартовых панелей длиной

80 мм закрепляют по периметру окна на расстоянии 2- 3 мм от внутреннего края проема. Их располагают замковой стороной к окну (рис. 23г). Расстояние между отрезками фиксирующего профиля на одной стороне проема должно быть не более 30 см.

Рис. 23. Обрамление оконных проемов без использования откосов наличником Docke

Есть несколько способов соединения обрамлений проемов. Одним из наиболее эстетичных и рациональных вариантов является пересечение наличников «на угол» (другое название «на ус»).

Подготавливают наличники для верхней, нижней и боковых сторон проема. Для определения длины профилей к соответствующим размерам проема добавляют удвоенную ширину наличника. Верхний горизонтальный наличник с обеих сторон обрезают под углом 45°. Кроме того, по его краям делают надрезы размером

20 мм. Надрезанную часть винила отгибают вниз (рис. 23а). Такие отогнутые «язычки» служат для отвода воды с верхнего наличника на боковые элементы.

Нижний наличник с обеих сторон вырезают, как показано на рис. 23б. На боковых наличниках нижний край обрезают под углом 45° (рис. 23в). Сверху на них вырезают внутренние элементы как на рис. 23д.

Сначала устанавливают нижний горизонтальный наличник. Для этого подводят внутренний загиб наличника за фиксирующий профиль, а затем закрепляют его по гвоздевой планке. То есть наличник Docke надежно зафиксирован с двух сторон (рис. 23). Поверх нижнего наличника устанавливают любой из двух вертикальных профилей. При этом на их стыке следует оставлять необходимый температурный зазор.

Затем поверх установленного бокового наличника закрепляют верхний горизонтальный наличник. На стыке боковой наличник не должен упираться в горизонтальную планку, то есть здесь также следует оставлять температурный зазор в 1-3 мм.

В последнюю очередь устанавливают второй боковой наличник. Завершает облицовку оконного проема подгибание «язычков» верхнего профиля внутрь боковых наличников.

Точные размеры температурных зазоров рассчитывают исходя из длины наличников. Эти профили являются относительно короткими, поэтому и величина зазоров требуется небольшая. Частично тепловое расширение компенсируется за счет высоты крепежных отверстий. Поэтому на очень маленьких проемах зазоры можно вовсе не оставлять. Если температурные зазоры достаточно большие, то угол отрезания краев наличников можно несколько изменить. Это позволит скрыть зазоры под последующими профилями.

Обрамление оконных проемов околооконными профилями Docke

Околооконные профили Docke предназначены для облицовки проемов с глубиной откосов до 20 см (с учетом толщины обрешетки). То есть эти профили могут использоваться при обшивке практически любых стандартных оконных и дверных проемов.

Околооконный профиль Docke является доработанным вариантом наличника, к которому прикреплен виниловый откос. Он прикрывает не только собственно откос, но и часть стены рядом с оконным или дверным проемом. Порядок монтажа околооконных профилей сходен с установкой обычных наличников. Различие заключается лишь в способе подрезки их откосной стороны. Кроме того, по внутреннему периметру профиля устанавливают финишную планку. Для фиксации к ней на откосной части профиля делают насечки. Сначала устанавливают горизонтальные профили, а затем боковые (рис. 24). Пристеночные стороны околооконных профилей подрезают так же, как и наличники (рис. 23).

Рис. 24. Обрамление оконных и дверных проемов околооконными профилями

Откосную полку верхнего горизонтального профиля подрезают до размера верхнего откоса с вычетом ширины температурных зазоров с обеих сторон. Величина зазоров зависит от длины профиля, она должна быть достаточной для свободного теплового расширения материала. Если профиль будет упираться в боковые откосы, то при температурном расширении он может деформироваться. При определении ширины зазоров следует делать поправку на температуру воздуха во время монтажа профилей.

Нижнюю околооконную панель размечают так же, как и верхнюю. С единственным отличием — на этом профиле края откосной стороны не отрезают, а загибают на боковые откосы. К слову, края верхнего профиля можно тоже не отрезать, а вертикально подогнуть на откосы проема. При использовании околооконного профиля не требуется установка откоса в привычном понимании, так как нижняя околооконная панель его заменяет.

После монтажа горизонтальных профилей приступают к установке боковых элементов. Верхние края боковых профилей можно помещать вплотную к верхнему откосу, поскольку температурное удлинение панели в эту сторону незначительно. Снизу между боковыми профилями и откосной стороной нижнего профиля оставляют необходимый температурный зазор. В этом месте он будет незаметен, так как под щелью находятся подогнутые края нижнего профиля. При установке боковые откосы сдвигают на 10-12 мм к центру проема. Это делается для более надежной фиксации верхнего профиля, чтобы при значительном температурном сжатии во время морозов панель не выпала из узла.

На небольших стандартных окнах можно заполнять швы силиконом. Он позволяет сделать места стыков профилей аккуратными и незаметными. Этот эластичный материал не препятствует тепловому расширению относительно коротких элементов. Однако не следует использовать силикон при облицовке больших окон, поскольку его эластичность не безгранична. Наличие препятствий для свободного температурного расширения может привести к искривлению профилей.

Обрамление проемов с использованием резных наличников Docke

Резные наличники устанавливают так же, как и наличники Docke шириной 89 мм. Предварительно проводят их сборку. Для этого подготавливают цветную вставку шириной 70-85 мм и длиной равной длине наличника.

Вставку вырезают из плоских частей панелей сайдингов D4,5D (рис. 25a), D5C (рис. 25б) или из сплошного софита (рис. 25в).


Рис. 25а	Рис. 25б	Рис. 25в

Для закрепления цветных вставок используют скобы. Их вырезают из обрезков сайдинга или сплошного софита. Скобы представляют собой полосы длиной 105 мм и шириной 15 мм (рис. 25г), согнутые на расстоянии 17 мм от края (рис. 25д).


Рис. 25г	Рис. 25д

Цветную вставку помещают внутрь наличника лицевой стороной к прорезям. При использовании вставки, изготовленной из сайдинга D4,5D, ее следует располагать скошенной частью к гвоздевой планке наличника (рис. 25е). Затем закрепляют вставку при помощи скоб. Для этого скобы вставляют в наличник загнутым краем к противоположной от гвоздевой планки стороне (рис. 25ж). Оптимальное расстояние между скобами 150 мм (рис. 25з).


Рис. 25е	Рис. 25ж

После установки резных наличников под их боковыми планками делают 2-4 дренажных отверстия диаметром 4-6 мм (рис. 25и).

Установка наличников с откосами Docke

Финишные профили служат для фиксации элементов облицовки откосов. Их устанавливают по периметру окна (рис. 26а). При закреплении финишных профилей к стене, руководствуются теми же правилами, что и при установке других вертикальных элементов. То есть первые сверху крепежи располагают вверху перфорированных отверстий, а остальные устанавливают по их центру. При этом шаг между крепежами составляет 20-40 см. Крепежи устанавливают неплотно, оставляя зазор около 1 мм между их шляпками и профилем. Размеры температурных зазоров рассчитывают исходя из длины устанавливаемых профилей.

Откос подрезают до необходимой ширины и делают на нем насечки с той стороны, которая будет помещена в финишный профиль (рис. 21а). Фиксация при помощи насечек обеспечит свободное температурное расширение профилей. Одну сторону откоса вставляют в финишный профиль, а другую закрепляют на стене (рис. 26б).


Рис. 26а	Рис. 26б

Затем соединяют наличники с откосами и закрепляют их на стене (рис. 26в). При монтаже наличников руководствуются правилами, описанными в разделе «Установка наличников Docke».

После завершения сборки наличников можно приступать к обшивке стен (рис. 26г) в соответствии с инструкциями по монтажу сайдинга.

Источник

Установка обрамлений оконных и дверных проемов

Расположение окон в стенах дома может отличаться: для кирпичных и блочных домов характерна углубленная установка окон, когда относительно наружной поверхности стены окно на несколько сантиметров утоплено вглубь конструкции. Для деревянных домов и мансард кирпичных домов окна, как правило, устанавливают на одном уровне с наружной поверхностью стен. Установка обрешетки в таком случае может сделать окна, установленные вровень со стеной, также заглубленными, но этого в некоторых случаях можно избежать. При условии, что деревянная мансарда сделана с соблюдением всех нормативов, установка обрешетки будет не обязательна – окна останутся на уровне поверхности стены.

Важно: Обшивка оконного и дверного проемов выполняются по аналогичной технологии.

Подготовка к установке наличников Docke

Перед началом работ проемы защищают от проникновения влаги: гидроизоляция оконных и дверных проемов может быть выполнена из фартуков, изготовленных из оцинкованной стали, алюминиевой фольги или, рубероида (рис. 22). Дополнительно специалисты компании «Строймет» рекомендуют использование силиконового герметика.

Рис. 22. Гидроизоляция оконных и дверных проемов: а — заподлицо со стеной; б — выступающего из стены; 1 — обрешетка; 2 — силиконовый герметик; 3 — нижний фартук из кровельной жести; 4 — то же, боковой; 5 — то же, верхний; 6 — алюминиевый скотч или герметик; 7 — верхний Г-образный фартук из кровельной жести; 8 — то же, боковой

Независимо от того, каким материалом фартука пользуетесь вы, их установку следует начинать от нижней полосы проема.

Нанесите силиконовый герметик на обрешетку. Далее поверх него прибейте нижнюю полосу фартука гвоздями (закрепление гвоздями по верхней кромке полосы позволит при необходимости подогнуть полосу и подвести под нее рядовой сайдинг, тем самым обеспечив отвод воды).
Установив фартук на нижней полосе проема, приступайте к установке боковых полос. Крепление производимг воздями на том же расстоянии от проема, что было выбрано при монтаже нижнего фартука.
Крепление верхней полосы завершайте монтажом фартука.

Важно: Все элементы гидроизоляции должны быть установлены друг поверх друга — только так можно обеспечить нормальный сток воды.

Если гидроизоляция монтируется не заподлицо со стеной, а по выступу обрешетки проема из стены, следует использовать Г-образные фартуки из кровельной жести с заходом узкой грани на всю толщину обрешетки. Крепление последних производится с соблюдением правила: боковые фартуки закрывают нижний, а верхний – боковые.

Важно: Крепить подложку/профили сайдинга непосредственно к оконному/дверному блоку ни в коем случае нельзя. В таком случае при замене окна или же двери вы будете вынуждены частично снимать и садйинговую обшивку.

Установка наличников Деке

К обрамлению оконных/дверных проемов обычно приступают после установки обшивки углов здания. Наличники Docke для отделки окон – один из лучших вариантов. Рассмотрим технологию их установки.

Подготовка к установке наличников требует:

по периметру окна, отступив порядка 2-3 мм от внутреннего края проема, закрепить 80-миллиметровые отрезки стартового профиля;
стартовый профиль установить замковой частью внутрь оконного проема (рис. 23г);
отступ между отрезками стартового профиля, закрепленными на одной и той же стороне проема, сделать не более 30 см длиной.

Рис. 23. Обрамление оконных проемов без использования откосов наличником Docke

Обрамление проемов с пересечением «на угол» («на ус»)

Обрамление с пересечением «на угол» – один из наиболее применяемых вариантов обрамления проемов.

Требования к элементам:

использовать четыре наличника (по два наличника для обрамления боковых сторон, а также два для верха и низа проема);
высота и ширина элементов должна строго соответствовать аналогичным параметрам проема.

Подрезка элементов:

концы верхнего горизонтального наличника необходимо подрезать на угол 45°;
под углом 45° на двух боковых наличниках подрезать нужно только нижние концы (рис. 23в), верхние концы оставив обрезанными под 90°;
верхний наличник надрезают с обеих сторон (длина надреза 20 мм) (рис. 23а), после чего нарезанные участки отгибают к низу, чтобы те образовали так называемые «язычки» – элементы, которые впоследствии будут отводить воду в боковые наличники с верхнего;
специалисты компании «Строймет» рекомендуют верхний край боковых наличников подрезать в месте перфорации для гвоздей, отрезают участок шириной перфорационной ленты до второго сгиба элемента и длиной 20 мм от верхнего края, сведя край отреза с верхней гранью бокового наличника под углом 45°; на противоположной стороне бокового наличника также отрезают крепеж на 20 мм в длину до стыка с тыльной частью наличника;
нижний наличник с обеих сторон подрезают аналогично верхнему краю боковых наличников с единственной разницей: при выполнении надреза со стороны гвоздевой планки она подрезается Г-образно, длина отреза должна составлять 20 мм, выводить срез под 45° не нужно.

Ход установки:

Установить нижний наличник. Под установленный ранее фиксирующий профиль (элемент длиной 80 мм, установленный с шагом не более 30 см) заведите загиб внешнего края наличника. Зафиксируйте его любым удобным способом (взяв гвозди или саморезы), используя отверстия для крепежных элементов в перфорированной планке.
Выполнив аналогичную процедуру, закрепите любой из вертикальных наличников.

Важно: Устанавливать боковые наличники следует только поверх нижнего. Для примыкания элементов на нижнем наличнике ранее вы должны были выполнить надрезы на 20 мм (рис. 23б).

Стыкуя вертикальные и нижний наличники, следует оставить небольшие тепловые зазоры между ними.
Установите верхний наличник строго поверх бокового. Учтите, что плотного примыкания элементов при этом быть не должно: как и в случае со стыковкой бокового и нижнего наличника, между верхним и боковым должен быть тепловой зазор примерно в 1-3 мм.

Важно: Величина зазора для каждого оконного проема должна рассчитываться индивидуально. Температурное расширение также частично компенсируется за счет высоты гвоздевых отверстий на наличнике.

Установите второй боковой наличник.
В последнюю очередь отогните «язычки» верхнего наличника внутрь боковых.

В случае, когда внутри стыкуемых углов вы решите оставить увеличенные зазоры, угол реза также лучше изменить: так верхние профили прикроют температурные зазоры.

Помните, что размер зазоров зависит от размеров проемов. Если проем очень узкий, зазоры разрешается не оставлять, т.к. в данном случае температурное расширение будут обеспечивать перфорированные отверстия для гвоздей.

Рис. 24. Обрамление оконных и дверных проемов околооконными профилями

Установка околооконных профилей сайдинга Docke

Околооконным профилем Docke можно обрамлять проемы с откосами глубиной до 200 мм (с учетом толщины обрешетки). Использовать этот профиль можно для обрамления практически всех окон и дверей, если те были установлены по стандарту.

Околооконный профиль сайдинга – все тот же наличник, вся разница заключается в том, что к профилю прикреплен виниловый откос, которым можно прикрыть откос стены у окна или двери. Технология установки околооконных профилей аналогична технологии установки наличников, но с небольшим отличием:

откосную часть околооконного профиля подрезают иначе, чем наличник;
по периметру окна обязательно крепят финишную планку, в которой после располагают откосную часть профиля;
в откосной части делают специальные насечки, обеспечивающие надежную фиксацию планки по всему периметру окна.

Пристенную часть околооконного профиля подрезают по рекомендациям к подрезке наличника. Ход подрезки откосной части, а также монтаж профиля производятся так: необходимо установить верхнюю и нижнюю планку, за ними – две боковых (рис. 24).

Подрезка элементов:

формирующую откос виниловую полку в верхней планке подрезают на длину верхнего откоса проема, вычтя из длины элемента величину температурных зазоров, которые следует сделать по обе стороны профиля;

Важно: Величина зазоров зависит от длины в инилового профиля. Зазор позволит планке свободно расширяться при увеличении температуры окружающего среды: панель не будет упираться в боковые откосы, а потому профиль не покоробится. При монтаже панелей учитывайте нынешнюю температуру воздуха: чем она ниже, тем большими следует оставлять зазоры. И наоборот: монтаж профилей в жаркую погоду предполагает минимальные зазоры или, как вариант, они вообще могут не делаться.

разметка нижнего профиля выполняется аналогично верхнему, однако по ней на этот раз отрезы не делают– «лишний» материал загибают на откосы стен (и с верхним профилем можно поступить так же – материал не подрезать, а подгибать на стены).

Монтаж отливов не обязателен – его заменяет нижняя околооконная планка.

Ход установки:

Установка боковых профилей. Для этого необходимо верх бокового откоса упереть в верхний откос (удлинение боковой планки практически не наблюдается, потому элементы можно монтировать встык). Температурный зазор оставляют только между нижним краем полки бокового откоса и полкой нижнего профиля. Поскольку концы нижнего профиля были подогнуты к стене, щель в месте примыкания полок откосов будет незаметна.
Для установки боковых откосов вначале левую панель необходимо сдвинуть вправо к центру проема (примерно на 10…12 мм), затем правую – аналогично влево. Так, сужаясь при низких температурах воздуха, верхний откос не вылетит из верхнего крепежного узла.

При выполнении работ на окнах, имеющих стандартные размеры, инженеры компании «Строймет» рекомендуют заполнять швы герметиком. Силикон при изменении температуры окружающей среды позволит склеиваемым деталям расширяться. Зачастую этого запаса бывает достаточно. Но на больших окнах швы нужно оставить без изменений – так профили не вздуются при расширении, вызванном изменением температур.

Установка наличников сайдинга Деке (обрамление проемов)

Резной наличник устанавливается аналогично наличнику Docke шириной 89 мм. Перед сборкой резного наличника подготовьте цветную вставку: 70…85 мм в ширину, длиной, равной длине наличника.

Материалом для вставки может служить плоская часть панели сайдинга D4.5D (рис. 25а), D5C (рис. 25б) или сплошной соффит (рис. 25в).

Вставку закрепляют скобами, изготовленными собственноручно: из обрезков сайдинга/сплошного соффита можно вырезать заготовку скобы (рис. 25г) – полоску 105х15 мм. Края отреза загнуть на 17 мм с каждой стороны: скоба готова!

В наличник вставку помещают лицевой стороной со стороны прорезей.

Исключение: в случае, когда материалом для изготовления вставки служила доска D4.5D, скошенную часть планки расположить нужно со стороны гвоздевой перфорации наличника (рис. 25е).

Вставку нужно закрепить скобами внутри наличника так, чтобы загнутый край скобы располагался с противоположной стороны от гвоздевой перфорации (рис. 25ж).

Вставку фиксируют скобами, вставленными в наличник с шагом 150 мм (рис. 25з).

Рис. 25а

Рис. 25б

Рис. 25в

Когда монтаж резного наличника завершен, под вертикальными полосами изготавливают дренажные отверстия в количестве 2…4 штук, диаметр каждого отверстия должен составлять 4…6 мм (рис. 25и).

Рис. 25г

Рис. 25д

Рис. 25е

Рис. 25ж

Установка наличников с откосами Docke

Рис. 25з

Финишный профиль закрепить к стене, установив его по периметру окна (рис. 26а).

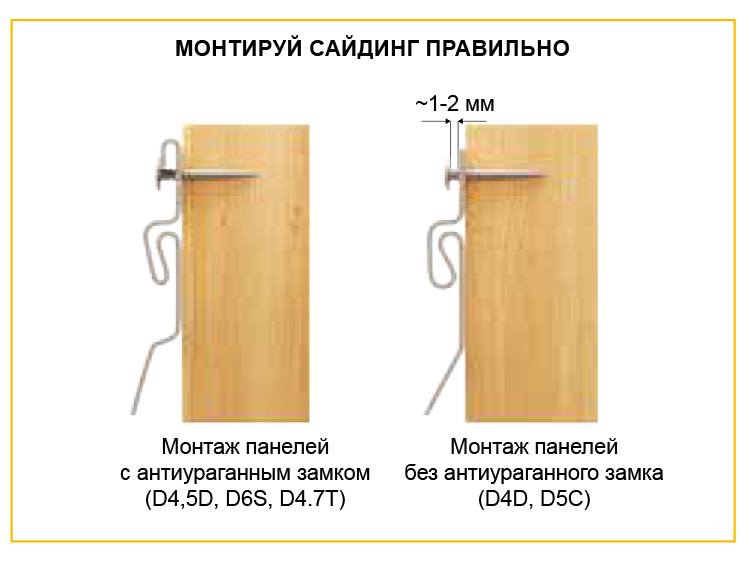

Установить крепеж с миллиметровым зазором между панелью и шляпкой в верхнее гвоздевое отверстие.
Последующие крепежные элементы установить по центру гвоздевой перфорации (шаг креплений 20…40 см).
На стыках оставить тепловые зазоры (размер зазора предварительно рассчитать в соответствии с длиной устанавливаемого элемента).

Рис. 25и

В финишный профиль установить откос (рис. 26б). Закрепить откос к стене.
Откос сайдинга подрезать на нужную ширину. Выполнить насечки в части откоса, устанавливаемой в финишный профиль (рис 27а). Эти насечки необходимы для того, чтобы зафиксировать откос с учетом теплового расширения элементов.
Откос зафиксировать в финишном профиле и закрепить на стене в месте, заранее подготовленном для крепления.

Рис. 26а

Наличник зафиксировать в соединении с откосом (рис. 26в) и закрепить его на стене, руководствуясь рекомендациями о монтаже наличников, изложенными выше.

Рис. 26б

После того, как наличник собран, можно приступать к дальнейшему монтажу сайдинга (рис. 26г).

Рис. 26в

Рис. 26г

Рис. 27. Схема монтажа наличника и откоса Docke

Источник

Как отделать окно сайдингом: особенности обшивки с откосами и без них

Сайдингом обшивают не только стены со стороны улицы, но и другие различные части фасада жилого здания, включая оконные проёмы. Это позволяет сделать из любого частного дома аккуратное и гармоничное строение. Поэтому рассмотрим, как отделать окно сайдингом с наружной стороны постройки. Читайте до конца и поймёте, какие отделочные панели пользуются наибольшей популярностью, какую используют фурнитуру при отделке, особенности её монтажа, как облицовываются оконные конструкции без откосов или с ними.

Профессиональная отделка частного дома сайдингом Источник fasadel.com

Применяемая фурнитура

Перед тем как обшить окна сайдингом своими руками, нужно подобрать профильные детали и метизы. При этом рекомендуется выбирать фурнитуру, изготовленную тем же производителем, который выпускает используемые отделочные панели. Однако существует практика при монтаже винилового сайдинга применять профили из металла, потому что они позволяют выполнить более лёгкий монтаж.

На заметку! Опытные специалисты во время приобретения отделочного материала выбирают все детали исключительно из одной партии. Их закупают с небольшим запасом. Это позволяет использовать элементы с одинаковым оттенком. Если же деталей не хватит и их придётся докупать, тогда существует большая вероятность, что у элементов будет разный тон.

Сайдинг и профиля нужно выбирать одинакового оттенка Источник housefasad.ru

Специалисты для подсчёта необходимого количества профилей и крепёжных элементов выполняют следующие действия:

Измеряют расстояние под оконной рамой и свободную наружную часть стены, если предусмотрена установка отлива.
Промеряют другие внешние части оконного проёма, предназначенные для установки откосов. Другими словами, измеряют их необходимую ширину и высоту или длину в зависимости от положения детали в пространстве.
Складывают промеренные длины всех откосов. К итоговому результату прибавляет 15 %. Запас нужен для выполнения разрезов и загибов деталей. При этом отлив промеряется в отдельном порядке.

Обшивка окна сайдингом может выполняться без использования отлива. Данный вариант обшивки реализуется перед установкой фасадных панелей. Ведь такой способ монтажа позволяет сайдингом закрыть весь крепёж.

Обшивка окна без использования отлива Источник trulogsiding.com

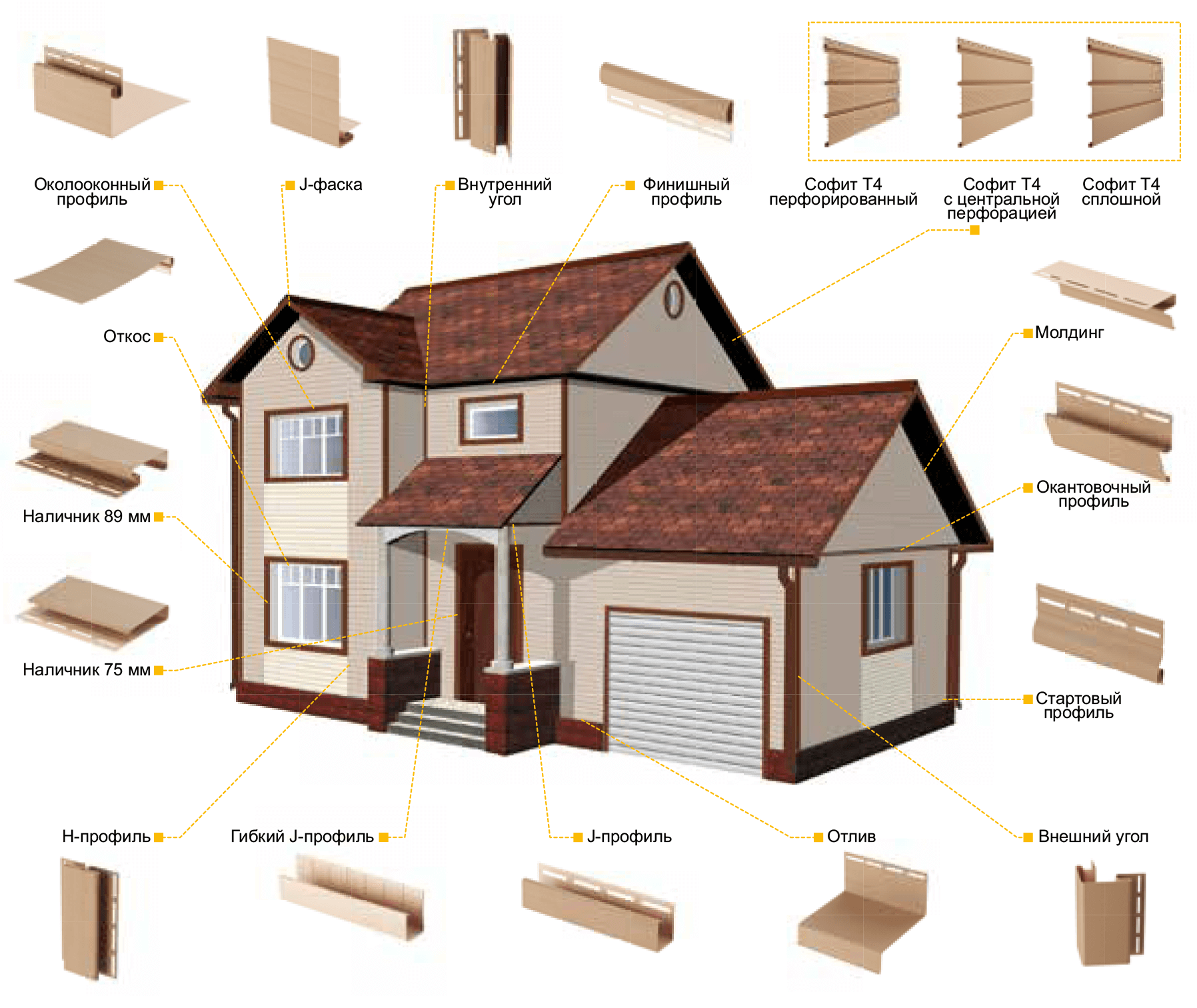

Во время установки оконных откосов используется целый ряд дополнительных деталей, позволяющих облагородить стыки отделочных материалов:

финишная планка, которая придает отделки законченный вид;
металлический отлив – практичная деталь;
приоконная планка, позволяющая выполнить красивое примыкание к раме;
отлив из пластика, чаще применяемый вместе с виниловым сайдингом и нередко поставляемый с поливинилхлоридными окнами;
уголки, применяемые для стыковки двух отделочных материалов;
Н-планка, позволяющая соединить две отделочные панели;
J-профиль из пластика.

Дополнительные детали для скрытия стыков при обшивке окна Источник zelenodol-krovla.ru

Особенности установки профилей

Облицованные дома одинаковым сайдингом могут существенно отличаться внешним видом. На это влияет тип используемых панелей и дизайн в целом всего строения. Однако существуют общие правила, которых придерживаются специалисты. Их учитывают перед тем, как обшить окно:

Применяют только оцинкованные метизы или саморезы из нержавейки для закрепления профильных элементов.
Крепёж вкручиваю исключительно под прямым углом. Если допустить даже несущественный наклон, уменьшится надёжность фиксации профилей.
Метизы вкручиваются не до конца, потому что нельзя сильно прижимать профили. Мастера оставляют зазор минимум 1 мм, чтобы у фурнитуры была возможность двигаться, если происходит расширение материала под воздействием высокой температуры. В противном случае профильные элементы деформируются.
Для загиба концов панелей надрезы осуществляют под углом 45°. Такое исполнение позволяет исключить появление больших зазоров при соединении отдельных деталей.
Всегда первым закрепляют отлив, так как крепёжные элементы, с помощью которых он фиксируется, будут в дальнейшем закрыты вертикальными откосами.

Схема монтажа откосов, в которой первым устанавливается отлив Источник vseprosiding.ru

Облицовочный материал максимально плотно прижимают к стенкам проёма. Дополнительно может применяться герметик для уплотнения. Его наносят на внутренний край каждой панели.

Специалисты также учитывают, как глубоко в стене смонтировано окно. Это влияет на способ монтажа сайдинга по бокам от рамы. Согласно российским стандартам минимальная ширина откосов составляет 200 мм. Их оформление осуществляют при применении J-профиля. Он закрепляется непосредственно на раме и в него вставляется облицовочная панель. На другой её стороне, которая соединяется со стеновым сайдингом, используется внешний уголок. Он закрывает зазор между двумя деталями.

На заметку! Для отделки может использоваться цельный сайдинг, если он подходит по ширине к откосам. В противном случае применяют равные фрагменты нескольких панелей. Они соединяются с помощью Н-профиля.

Обшивка откосов цельными панелями Источник s-stroit.ru

Европейские стандарты отличаются от российских нормативов. В соответствии с ними у откосов небольшая ширина. Этот размер составляет меньше 200 мм. Для отделки таких откосов используют специальные планки. Они имеют подходящую ширину. При оформлении краёв таких панелей применяют J-профили или финишные планки.

Когда откосы возле рамы имеют минимальную ширину или они полностью отсутствуют при закреплении окна вровень с плоскостью стены, используют для отделки панели вместе с J-профилем и только наличники подходящего размера.

Если оформляют окно с аркой, тогда тоже применяют J-планку. Чтобы её плавно изогнуть, выполняют на ней несколько надрезов. Производители также выпускают такие профили из пластика и в гибком исполнении.

Монтаж сайдинга на откосы

Перед тем как отделать окна сайдингом снаружи, требуется выполнить подготовку откосов. Процесс начинается с их ревизии. Когда на откосах каменного проёма имеются сколы, трещины или другие подобные дефекты, они ликвидируются путём нанесения штукатурки. Благодаря этому действию удастся предотвратить их дальнейшее расширение. Ведь оно приведёт к отслоению материала.

Подготовка наружной части проёма Источник hozsektor.ru

Как только нанесённый слой штукатурки высохнет, он покрывается грунтовкой. Лучше использовать состав, который способен глубоко проникать в материал. Он предотвратит отрицательное воздействие воды, появление плесени, размножение вредоносных микроскопических организмов.

Монтаж обрешётки

На некоторых объектах приходится создавать обрешётку, когда выполняется оформление проёма. Она создаётся точно так же, как и во время закрепления сайдинга на фасаде. Устройство этой конструкции обязательно выполняется, если отделка проводится в каменном доме.

Создание обрешётки начинают с разметки мест, где будут закреплены её рейки. Они в дальнейшем применяются для монтажа панельных элементов и профилей. В зависимости от размещения сайдинга рейки могут крепиться в вертикальном или горизонтальном направлении. При этом обязательно нужно точно определить общую толщину облицовки, чтобы не произошло уменьшение оконного просвета.

Часто обрешётка вообще не монтируется, так как для закрепления всех элементов нередко применяются жидкие гвозди. Если дом полностью построен из дерева, тогда облицовка крепится метизами, которые вкручиваются прямо в стены.

Крепление откосов при использовании жидких гвоздей Источник oboiman.ru

Обшивка окна без использования откосов

Когда окно смонтировано вровень с наружной поверхностью стены, оформление проёма осуществляется при использовании исключительно наличников. Дополнительно могут применяться J-профиля.

Выполняют такую отделку в следующей последовательности:

измеряют нижнюю часть оконной рамы;
отмеряют на наличнике измеренный размер и прибавляют двойную его ширину, чтобы отрезать деталь необходимой длины;
каждую сторону получившегося наличника обрезают под 45°;
измеряют и обрезают точно также боковые детали, но у них скашивается только торец сверху;
измеряют и вырезают верхнюю деталь, но только её торцы не скашиваются под 45°;
приклеивают при использовании жидких гвоздей и прикручивают с помощью саморезов нижний наличник;
устанавливают боковые платки, цельные края которых заводят за нижний наличник, что позволяет исключить образование зазоров;
закрепляют верхнюю планку, заводя её за боковые элементы.

Если решено использовать J- планку, тогда её устанавливают на оконной раме. Она позволяет облагородить стык двух деталей.

Источник

Инструкция по монтажу сайдинга

АКСЕССУАРЫ

Сайдинг D6S
(профилированный брус 6”)

Сайдинг D4,5D и D4D
(корабельный брус, 4,5” и 4”)

БлокХаус D4,7T
(бревно 4,7”)

Сайдинг D5C
(ёлочка, 5”)

ОСНОВНЫЕ ПРАВИЛА МОНТАЖА

Для правильной установки винилового сайдинга следует неукоснительно соблюдать правила монтажа.

При установке сайдинга пользуйтесь только саморезами с антикоррозионным покрытием.
Очень важно ровно установить первую панель, в противном случае остальные пнели будут установлены с перекосом.
Используйте саморезы только с прессшайбой. Все саморезы должны быть достаточно длинными, чтобы входить в стену или обрешетку не менее чем на 35 мм. Размер шляпки саморезов не должен быть менее 8 мм.
При креплении горизонтального сайдинга саморез должен входить в гвоздевое отверстие строго по центру. При креплении вертикальных панелей первый саморез вворачивается вплотную к верхнему краю верхнего отверстия, остальные крепежи следует осуществлять по центру отверстий. Не вкручивайте саморез до упора. Оставьте зазор в 1-2 мм.
Чтобы предотвратить коробление панели, нужно вкручивать саморезы перпендикулярно поверхности стены точно по центру гвоздевого отверстия.
Шаг крепежа составляет максимум 40 см для панелей и от 20 до 25 см для аксессуаров.

Не вкручивайте шурупы сквозь винил.
При монтаже сайдинга учитывайте его температурное расширение.
При стыковке профилей не забывайте, что гвоздевые планки профилей не должны упираться друг в друга.
При креплении каких-либо внешних объектов через виниловый сайдинг удостоверьтесь в том, что эти объекты не ограничивают тепловых деформаций винила. Категорически запрещается закреплять внешние объекты непосредственнно на сайдинг.

Таблица температурных зазоров

Для того чтобы вам было проще производить монтаж сайдинга, мы составили таблицу, учитывающую температуру воздуха при установке виниловых панелей и изменение их размеров (с округленными результатами) при изменении температуры. Например: рядовой сайдинг при температуре монтажа +20° может увеличить длину на 6 мм при повышении температуры и на 14 мм может уменьшить длину при понижении температуры.

Внимание! При монтаже недопустим контакт продукции из ПВХ с металлическими деталями. Нагрев металла приведет к нагреву сайдинга до критической температуры, при этом возможна тепловая необратимая деформация изделий. Также при монтаже элементов темных цветов оставляйте со стороны обрешетки вентиляционные зазоры, чтобы с внутренней стороны не было застоя теплого воздуха.

Рядовой сайдинг, околооконный профиль, наличник L=3600 мм	Температура при монтаже, °С
Рядовой сайдинг, околооконный профиль, наличник L=3600 мм	-10		+10	+20	+30	+40	+50
Максимальное удлинение, мм	12	10	8	6	4	2
Максимальное уменьшение длины, мм	8	10	12	14	16	18	20

Софит, отлив, J-фаска, H-профиль, J-профиль, стартовая полоса, внешний и внутренние углы L=3000 мм	Температура при монтаже, °С
	-10		+10	+20	+30	+40	+50
Максимальное удлинение, мм	10,2	8,5	6,8	5,1	3,4	1,7
Максимальное уменьшение длины, мм	6,8	8,5	10,2	11,9	13,6	15,3	17

Инструмент для монтажа сайдинга

Для нарезки обрешетки и сайдинга:

Ножовка обычная и ножовка по металлу, дисковая пила или углошлифовальная машина (болгарка), ножницы по металлу, нож-резак.

Для монтажа:

Отвертка/шуруповерт или молоток.

Для разметки:

Водяной уровень, мелованный шнур, отвес, длинный уровень, уголок, рулетка, карандаш.

Специнструмент:

Пробойник отверстий для создания крепежных отверстий; пробойник насечек для защелкивания панелей; демонтажный крюк для демонтажа панелей сайдинга.

Источник

Установка обрамлений оконных и дверных проемов

Установка наличников Docke

Отделку оконных проемов начинают с установки стартовых профилей. Отрезки стартовых панелей длиной

Рис. 23. Обрамление оконных проемов без использования откосов наличником Docke

Обрамление оконных проемов околооконными профилями Docke

Рис. 24. Обрамление оконных и дверных проемов околооконными профилями

Обрамление проемов с использованием резных наличников Docke

Вставку вырезают из плоских частей панелей сайдингов D4,5D (рис. 25a), D5C (рис. 25б) или из сплошного софита (рис. 25в).


Рис. 25а	Рис. 25б	Рис. 25в


Рис. 25г	Рис. 25д


Рис. 25е	Рис. 25ж

Установка наличников с откосами Docke


Рис. 26а	Рис. 26б

Источник

РубрикаОкна

Подготовка к установке наличников Docke

Установка обрамлений оконных и дверных проемов

Установка наличников Docke

Обрамление оконных проемов околооконными профилями Docke

Обрамление проемов с использованием резных наличников Docke

Установка наличников с откосами Docke

Установка обрамлений оконных и дверных проемов

Подготовка к установке наличников Docke

Установка наличников Деке

Обрамление проемов с пересечением «на угол» («на ус»)

Требования к элементам:

Подрезка элементов:

Ход установки:

Установка околооконных профилей сайдинга Docke

Подрезка элементов:

Ход установки:

Установка наличников сайдинга Деке (обрамление проемов)

Установка наличников с откосами Docke

Как отделать окно сайдингом: особенности обшивки с откосами и без них

Популярные виды сайдинга

Виниловый сайдинг

Металлический сайдинг

Применяемая фурнитура

Особенности установки профилей

Монтаж сайдинга на откосы

Монтаж обрешётки

Обшивка окна без использования откосов

Инструкция по монтажу сайдинга

АКСЕССУАРЫ

ОСНОВНЫЕ ПРАВИЛА МОНТАЖА

Таблица температурных зазоров

Инструмент для монтажа сайдинга

Установка обрамлений оконных и дверных проемов

Установка наличников Docke

Обрамление оконных проемов околооконными профилями Docke

Обрамление проемов с использованием резных наличников Docke

Установка наличников с откосами Docke

Подготовка к установке наличников Docke

Установка обрамлений оконных и дверных проемов

Установка наличников Docke

Обрамление оконных проемов околооконными профилями Docke

Обрамление проемов с использованием резных наличников Docke

Установка наличников с откосами Docke

Установка обрамлений оконных и дверных проемов

Подготовка к установке наличников Docke

Установка наличников Деке

Обрамление проемов с пересечением «на угол» («на ус»)

Требования к элементам:

Подрезка элементов:

Ход установки:

<img loading="lazy" src="https://www.stroymet-s.ru/images/mounting_manual/docke/obramlenie-1.jpg" alt="Обрамление оконных и дверных проемов околооконными профилями" width="557" height="560"/>

Установка околооконных профилей сайдинга Docke

Подрезка элементов:

Ход установки:

Установка наличников сайдинга Деке (обрамление проемов)

Установка наличников с откосами Docke

Как отделать окно сайдингом: особенности обшивки с откосами и без них

Популярные виды сайдинга

Виниловый сайдинг

Металлический сайдинг

Применяемая фурнитура

Особенности установки профилей

Монтаж сайдинга на откосы

Монтаж обрешётки

Обшивка окна без использования откосов

Инструкция по монтажу сайдинга

АКСЕССУАРЫ

ОСНОВНЫЕ ПРАВИЛА МОНТАЖА

Таблица температурных зазоров

Инструмент для монтажа сайдинга

Установка обрамлений оконных и дверных проемов

Установка наличников Docke

Обрамление оконных проемов околооконными профилями Docke

Обрамление проемов с использованием резных наличников Docke

Установка наличников с откосами Docke
